CW61140
10001

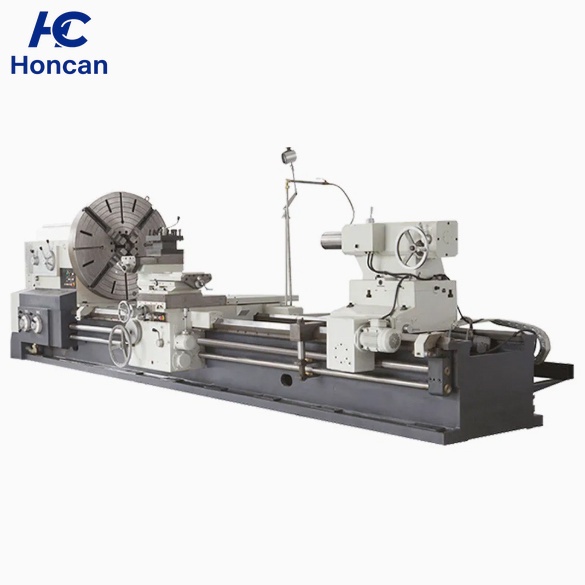

اكتشف مخرطتي الخدمة الشاقة CW61140 و CW62140 بسعة تأرجح Φ1400-1600mm, وطول قطعة عمل 12m, و 24 سرعة للمغزل. مثالية للخراطة الدقيقة للمعادن في التطبيقات الصناعية.
واتساب ：+86 13245454513
البريد الإلكتروني ：

- معلمات المنتج -

MODELSCW61140/CW62140CW61160/CW62160
CAPACITY

أقصى تأرجح فوق السريرΦ1400mmΦ1600mm
أقصى تأرجح فوق العربةΦ1060mmΦ1260mm
أقصى تأرجح فوق الفجوةΦ1930mmΦ2110mm
الطول الفعال للفجوة590mm590mm
عرض السرير970mm970mm
أقصى طول لقطعة العمل1.5/2/3/4/5/6/8/10/12m1.5/2/3/4/5/6/8/10/12m
أقصى طول خراطة1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8m
أقصى وزن لقطعة العمل (بين المركزين)6000kg6000kg
SPINDLE

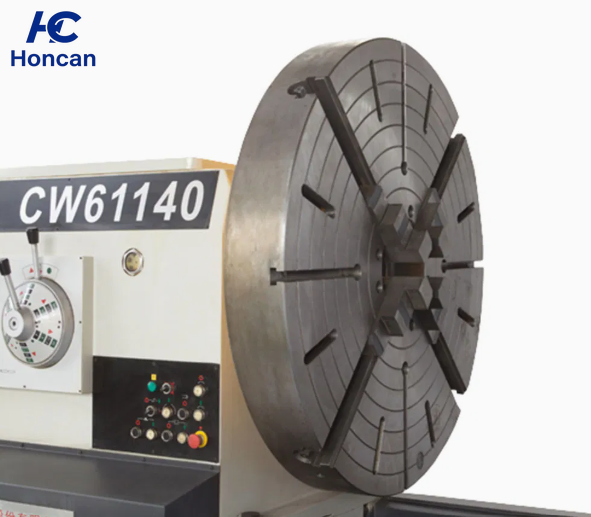

أنف المغزلA2-15A2-15
فتحة المغزلΦ130mmΦ130mm
فتحة استدقاق المغزلمتري Φ140 1:20متري Φ140 1:20
عدد سرعات المغزل24(Normal), 12(Reverse)24(Normal), 12(Reverse)
نطاق سرعة المغزل2.5~250rpm2.5~250rpm
خطوة اللولب الكروي الطولي/القطر12mm/Φ70mm12mm/Φ70mm
عدد التغذيات الطولية والعرضية9797
FEED RANGE OF TOOL POST FOR PER REVOLUTION OF SPINDLE

طولي0.1~12mm/r0.1~12mm/r
عرضي0.05~6mm/r0.05~6mm/r
حامل الأداة الأوسط0.025~3mm/r0.025~3mm/r
THREADING

القلاوظ المتري1~120mm/ 451~120mm/ 45
قلاوظ Whit-worth30~¼TPI/ 4230~¼TPI/ 42


قلاوظ Whit-worth30~14TPI/4230~14TPI/42
قلاوظ الموديول1/2~60D.P/481/2~60D.P/48
قلاوظ D.P.½~60M.P/46½~60M.P/46
RAPID TRAVEL

طولي3740mm/min3740mm/min
عرضي1870mm/min1870mm/min

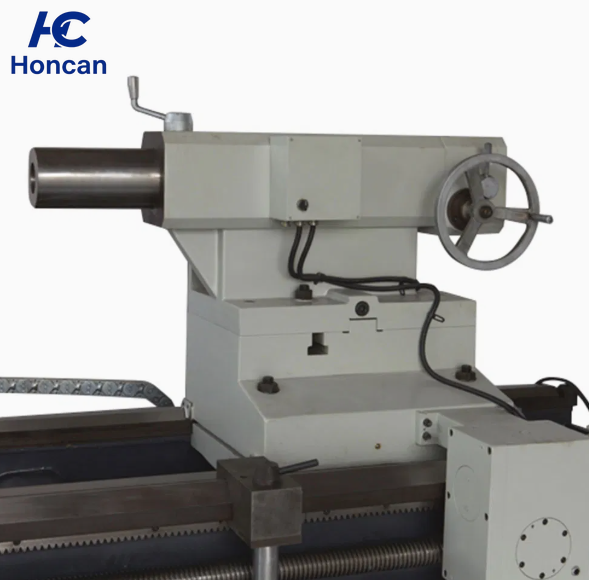

TAILSTOCK SLEEVE

فتحة الاستدقاقمتري 80متري 80
القطر الخارجيΦ160mmΦ160mm
أقصى مشوار300mm300mm
OTHERS

المسافة الرأسية من مركز المغزل إلى قاعدة التركيب51mm51mm

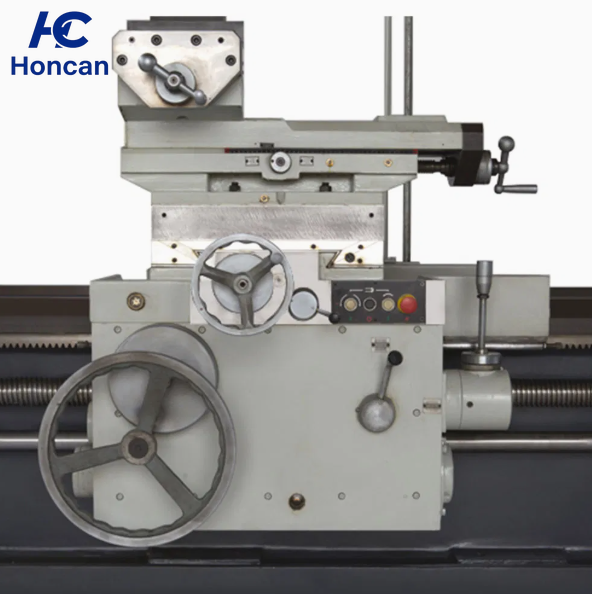

أقصى مشوار لحامل الأداة الأوسط400mm400mm
زاوية تأرجح حامل الأداة±90°±90°
أقصى مشوار للمنزلق العرضي840mm900mm
مقاس ساق الأداة50×50mm50×50mm
قدرة المحرك الرئيسي22kw22kw
قدرة محرك التغذية السريعة1.5kw1.5kw
قدرة مضخة سائل التبريد0.25kw0.25kw
الأبعاد الكلية للآلة 3 meter (L×W×H)6100 x 2080 x 2130mm6100 x 2130 x 2300mm
الوزن الصافي14100kg15100kg
