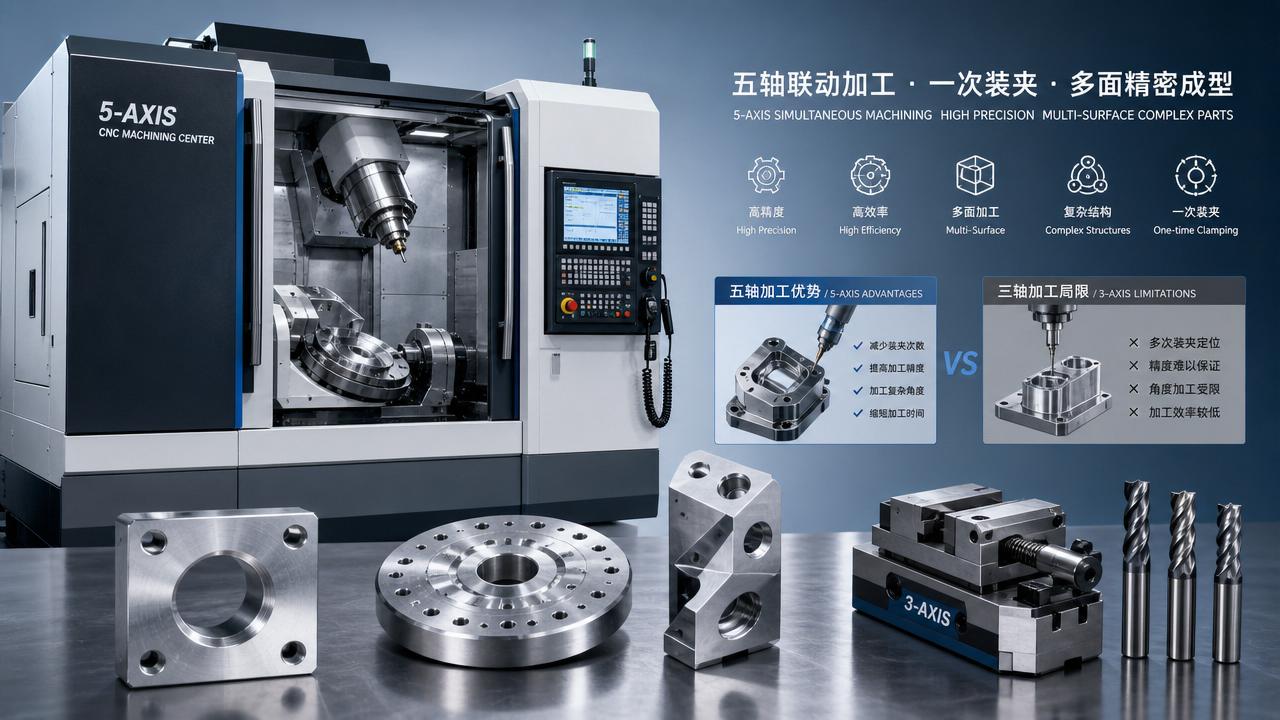

هل تحتاج الأجزاء البسيطة حقًا إلى تشغيل CNC بخمسة محاور؟

هل أحتاج إلى تشغيل CNC بخمسة محاور للأجزاء الهندسية البسيطة؟ إنه قرار عملي في معدات الآلات العامة، حيث يجب أن يظل التوازن قائماً بين الدقة، والتكلفة، ووقت الإعداد، والإنتاجية. يمكن إنتاج العديد من الأجزاء المستطيلة، أو الدائرية، أو ذات الجوانب المسطحة بكفاءة على ماكينات 3 محاور أو 4 محاور. ومع ذلك، تصبح بعض الأجزاء "البسيطة" أقل بساطة عندما تزداد صرامة التفاوتات، أو تزداد عمليات الإعداد الثانوية، أو تظهر ميزات متعددة بزوايا مختلفة. تعتمد الإجابة الصحيحة على إمكانية الوصول أثناء التشغيل، وحجم الدفعة، وتوقعات التشطيب، واستقرار العملية عبر دورة الإنتاج الكاملة.

لماذا تساعد قائمة التحقق في الإجابة: هل أحتاج إلى تشغيل CNC بخمسة محاور للأجزاء الهندسية البسيطة؟

تمنع قائمة التحقق اتخاذ قرارات تستند فقط إلى قدرة الماكينة أو اللغة التسويقية. في الهندسة الدقيقة، ليست أفضل عملية هي العملية الأكثر تقدماً. بل هي العملية التي توفر جودة قابلة للتكرار بأقل تكلفة تصنيع إجمالية.

بالنسبة للأجزاء الهندسية البسيطة، قد يقلل تشغيل CNC بخمسة محاور من عدد مرات الإعداد، ويحسن محاذاة الميزات، ويقصر زمن التسليم. ومع ذلك، قد يضيف أيضاً جهداً أكبر في البرمجة، وتكاليف تشغيل بالساعة أعلى، وتعقيداً غير ضروري إذا كانت هندسة الجزء مباشرة بالفعل.

تركز شركة Shandong Honcan Machinery Equipment Co., Ltd. على ماكينات CNC الدقيقة وأنظمة التصنيع الذكية التي توائم بين قدرة العملية واحتياجات الإنتاج الفعلية. ويجب أن يوجه هذا المنطق نفسه تقييم الأجزاء.

قائمة التحقق الأساسية للأجزاء البسيطة

• تحقق أولاً من اتجاه الميزات. إذا كانت جميع الأسطح الحرجة قابلة للوصول من اتجاه واحد أو اتجاهين، فغالباً ما يكون التشغيل على 3 محاور أو 4 محاور أكثر اقتصادية لهذا الجزء.
• راجع تراكم التفاوتات عبر عمليات الإعداد. عندما تمتد علاقات الاستواء، أو الموضع، أو الزاوية عبر عدة أوجه، يمكن أن يقلل تشغيل CNC بخمسة محاور من خطأ المحاذاة بشكل كبير.
• احسب عدد التجهيزات المطلوبة. إذا كان الجزء البسيط يحتاج إلى عدة خطوات إعادة تثبيت، فقد يفوق عبء الإعداد ميزة انخفاض تكلفة تشغيل الماكينة بالساعة.
• قيّم إمكانية وصول الأداة حول الجدران، والجيوب، والثقوب المائلة. قد يفرض الوصول المحدود استخدام أدوات طويلة على معدات 3 محاور، مما يضعف جودة السطح أو الاستقرار البعدي.
• قارن حجم الدفعة بجهد البرمجة. بالنسبة للدفعات الصغيرة جداً، قد لا تحقق مسارات الأدوات المتقدمة عائداً إلا إذا كانت تقلل أيضاً من التدخل اليدوي أو مخاطر الجودة.
• قِس زمن الدورة باعتباره زمن العملية الإجمالي، وليس زمن دوران المغزل فقط. غالباً ما تغير عمليات التحميل، وإعادة التثبيت، والفحص، وإزالة الزوائد، والمناولة الجدوى الاقتصادية أكثر من سرعة القطع.
• قيّم سلوك المادة بعناية. قد تستفيد السبائك الصعبة، والجدران الرقيقة، والفراغات الحساسة للتشوه من عدد أقل من مرات الإعداد وزوايا قطع أفضل متاحة في التشغيل بخمسة محاور.
• أكد متطلبات التشطيب على الأسطح الظاهرة أو أسطح الإحكام. يمكن أن يحسن تموضع الأداة بشكل أفضل جودة السطح ويقلل التشطيب اليدوي في بعض الأجزاء الهندسية البسيطة.

متى يكون 3 محاور أو 4 محاور كافياً عادةً

إذا كان المكوّن عبارة عن صفيحة، أو دعامة، أو فاصل، أو شفة، أو كتلة ذات ميزات حفر وتفريز قياسية، فغالباً ما تكون الإجابة عن سؤال "هل أحتاج إلى تشغيل CNC بخمسة محاور للأجزاء الهندسية البسيطة؟" هي لا. يمكن لعملية مصممة جيداً على 3 محاور أن تحقق دقة ممتازة وتكلفة أقل.

وينطبق ذلك بشكل خاص عندما تكون التفاوتات متوسطة، ويسهل تحديد المراجع، وتبقى علاقات الميزات على المستوى نفسه أو على طول محور فهرسة واحد. في هذه الحالات، توفر الماكينات الأبسط برمجة أسرع، وتدريباً أسهل للمشغلين، وجدولة فعالة.

أمثلة نموذجية

تُعد الصفائح القاعدية، وحوامل المحركات، والأغطية البسيطة، والمشعبات ذات الوصول المستقيم، والأعمدة ذات الميزات الجانبية المفهرسة أمثلة شائعة. نادراً ما تتطلب هذه الأجزاء حركة متزامنة بخمسة محاور لتلبية المتطلبات الصناعية.

متى تضيف 5 محاور قيمة، حتى في الأجزاء التي تبدو بسيطة

تبدو بعض الأجزاء بسيطة في الرسم، لكنها تصبح صعبة في الإنتاج. يمكن أن تجعل الثقوب المائلة، والشطفات المركبة، والجيوب الجانبية القريبة من الجدران العالية، والأوجه المتعددة الحساسة للمراجع، عمليات الإعداد التقليدية غير فعالة.

في هذه الحالات، يمكن أن يحافظ تشغيل CNC بخمسة محاور على دقة الموضع بشكل أفضل من خلال تشغيل عدد أكبر من الميزات في عملية تثبيت واحدة. كما يمكنه تقصير الأدوات، وتحسين الصلابة، وتقليل خطر عدم التطابق بين الأوجه.

أمثلة نموذجية

تُعد أجسام الصمامات ذات المنافذ المائلة، والأغلفة المدمجة ذات الجيوب المحجوبة، والأجزاء المنشورية البسيطة التي تتطلب تحكماً دقيقاً في العلاقات، مرشحين مناسبين بقوة. هنا، غالباً ما يستحق السؤال "هل أحتاج إلى تشغيل CNC بخمسة محاور للأجزاء الهندسية البسيطة؟" إجابة نعم مشروطة.

المخاطر التي غالباً ما يتم تجاهلها

إذا تم تجاهل تكلفة التجهيز بعناية، فقد يكون التقدير مضللاً. يمكن أن يخفي انخفاض تكلفة تشغيل الماكينة بالساعة أعمال تثبيت مخصصة باهظة، وعمليات معايرة متكررة، وإجراءات فحص أطول.

إذا تم التقليل من مناولة الجزء والوقت الخفي غير المخصص للقطع، تصبح مقارنات العمليات غير دقيقة. كل عملية إعداد إضافية تُدخل عمالة، ووقت انتظار، وفرصة أخرى لانحراف الأبعاد.

إذا افترضت أن 5 محاور تحسن السرعة دائماً، فقد تكون النتيجة مخيبة للآمال. بالنسبة للأجزاء الهندسية البسيطة جداً، قد يفوق عبء البرمجة وتوافر الماكينة أي تقليل في عدد مرات الإعداد.

إذا تم نسيان تأثيرات التجميع اللاحقة، فقد تفشل علاقات الميزات وظيفياً حتى عندما تنجح الأبعاد الفردية. إن استراتيجية المرجع لا تقل أهمية عن نوع الماكينة في مكونات الآلات الدقيقة.

نصائح عملية للتنفيذ

1. ابدأ بالرسم وحدد جميع المراجع الحرجة، والميزات الزاوية، وسلاسل التفاوت قبل مقارنة منصات الماكينات.
2. قم بنمذجة مسار العملية، بما في ذلك التثبيت، والقياس بالمسبار، وإزالة الزوائد، والفحص، بدلاً من مقارنة زمن دوران المغزل فقط.
3. أجرِ تقديراً لنقطة التعادل باستخدام حجم الدفعة، وعدد مرات الإعداد، ومخاطر الهدر، واستثمار التجهيز.
4. اختر تشغيل CNC بخمسة محاور فقط عندما يزيل مشكلة عملية قابلة للقياس أو يحمي متطلبات الجودة الحرجة.

يدعم قرار العملية المتوازن الإنتاجية بشكل أفضل من السعي وراء أقصى درجات تطور الماكينات. يحقق التصنيع الدقيق أفضل أداء عندما تتوافق القدرة، والتكلفة، والتطبيق معاً.

الخلاصة والخطوة التالية

إذًا، هل أحتاج إلى تشغيل CNC بخمسة محاور للأجزاء الهندسية البسيطة؟ عادةً لا يكون ذلك الخيار الافتراضي، ولكن أحياناً نعم بالتأكيد عندما يصبح تقليل مرات الإعداد، أو التحكم في التفاوتات، أو الوصول بالأداة عاملاً حاسماً. الخيار الأذكى هو مراجعة الهندسة، وعلاقات التفاوت، وزمن العملية الإجمالي، وتعقيد التجهيز بوصفها نظاماً واحداً.

بالنسبة لمعدات الآلات العامة، توفر المراجعة المنظمة نتائج أفضل من الافتراضات. إذا بدا الجزء بسيطاً لكنه يسبب مشكلات متكررة في الإعداد أو جودة غير مستقرة، فقارن بين المسار التقليدي ومسار 5 محاور باستخدام بيانات العملية الفعلية قبل اعتماد الإنتاج النهائي.
