مشكلات الانحراف الحراري الشائعة في أدوات ماكينات CNC وحلولها

أين يظهر الانحراف الحراري أولًا

نادراً ما يعلن الانحراف الحراري عن نفسه على شكل عطل مفاجئ وواضح في الماكينة. وغالبًا ما يظهر كتغير بسيط في الأبعاد بعد تشغيل الماكينة لمدة ساعة، أو كتجويف يخرج عن حدود السماحية أثناء دورة طويلة، أو كقطعة يتم قياسها بشكل مختلف في الصباح مقارنةً بما بعد الظهر. في ماكينات CNC، لا يكون مصدر الحرارة عادةً غامضًا. فالمغزل يولد الحرارة عند السرعات العالية، وتسخن محركات التغذية مع عمليات التسارع المتكررة، وتتمدد اللوالب الكروية مع دورات التشغيل، وحتى بيئة الورشة نفسها قد تتسبب في تغير هيكل الماكينة بما يكفي للتأثير في الدقة.

تزداد أهمية ذلك عندما يتم تقييم ثبات الأبعاد عبر دفعات الإنتاج، وليس بناءً على قطعة أولى واحدة فقط. فقد تنجح الماكينة في اجتياز عملية قطع تجريبية أولية، لكنها تظل قادرة على التسبب في مشكلات أثناء الإنتاج المستمر إذا كان سلوكها الحراري غير مستقر. ولهذا السبب، لا يركز المقيمون الفنيون على أرقام الدقة الساكنة فقط، بل يسألون أيضًا عن أداء الماكينة بعد الإحماء، وتحت حمل مغزل أعلى، وفي ظل ظروف محيطة مختلفة.

بالنسبة إلى الورش التي تقوم بتشغيل هياكل الألومنيوم، وكتل الصمامات، وألواح القوالب، أو المكونات الفولاذية ذات السماحات المتوسطة، يميل الانحراف الحراري إلى الظهور أولًا في ثلاثة مواضع: تمدد المغزل الذي يؤثر في نتائج المحور Z، وتمدد المحاور الذي يغير موضع الثقوب، وتغير الهندسة بين دورات التشغيل الخشن والتشطيب. وتنتشر هذه الأنماط في العديد من ماكينات CNC، لكن شدتها تعتمد بدرجة كبيرة على دورة التشغيل وظروف التركيب.

ليست كل ورشة تواجه المشكلة نفسها

تختلف الماكينة الموجودة في غرفة أدوات يتم التحكم في مناخها اختلافًا كبيرًا عن ماكينة تعمل في أرضية إنتاج بالقرب من أبواب التحميل ورذاذ سائل التبريد والرافعات الشوكية. وغالبًا ما يتم تجاهل هذا الفرق. فقد يركز المشترون أحيانًا على سرعة المغزل أو نطاق الحركة ويفترضون أن الاستقرار الحراري سيتحقق تلقائيًا، لكنه لا يحدث كذلك.

في بيئة الإنتاج الدقيق على دفعات صغيرة، يكون القلق الرئيسي غالبًا هو قابلية التكرار بعد تغييرات الإعداد. فقد يشغل المشغلون برامج قصيرة، ويتوقفون كثيرًا لإجراء الفحص، ثم يعيدون التشغيل. ولا تصل الماكينة أبدًا إلى حالة حرارية مستقرة بالكامل، لذلك قد ينشأ التفاوت في الأبعاد عن دورات الإحماء المتكررة. وعلى العكس، تواجه خطوط الإنتاج عالية الاستخدام مشكلة مختلفة: فعندما يكون المغزل والمحركات واللوالب محملة بالكامل لساعات، يستقر الهيكل عند حالة أكثر سخونة، وقد تنحرف قيم التعويض بعيدًا عن مرجع بدء التشغيل البارد.

وتتطلب حركات المحور Z الطويلة والاستخدام المستمر للمغزل اهتمامًا إضافيًا. ففي مراكز التشغيل الرأسية، يمكن أن يؤثر نمو أنف المغزل مباشرةً في عمق الجيوب، وثبات تشطيب السطح، والتحكم في ارتفاع الدرجات. وهذا أحد أسباب أهمية بنية الماكينة. فالمنصة الصلبة ذات السرير المصبوب المكون من قطعة واحدة، وتصميم مجاري الحركة المستقر، ونظام الإدارة المتوافق جيدًا، توفر عمومًا أساسًا أفضل للتحكم في الحركة الحرارية مقارنةً بهيكل أخف يتغير شكله بسهولة أكبر تحت الحمل.

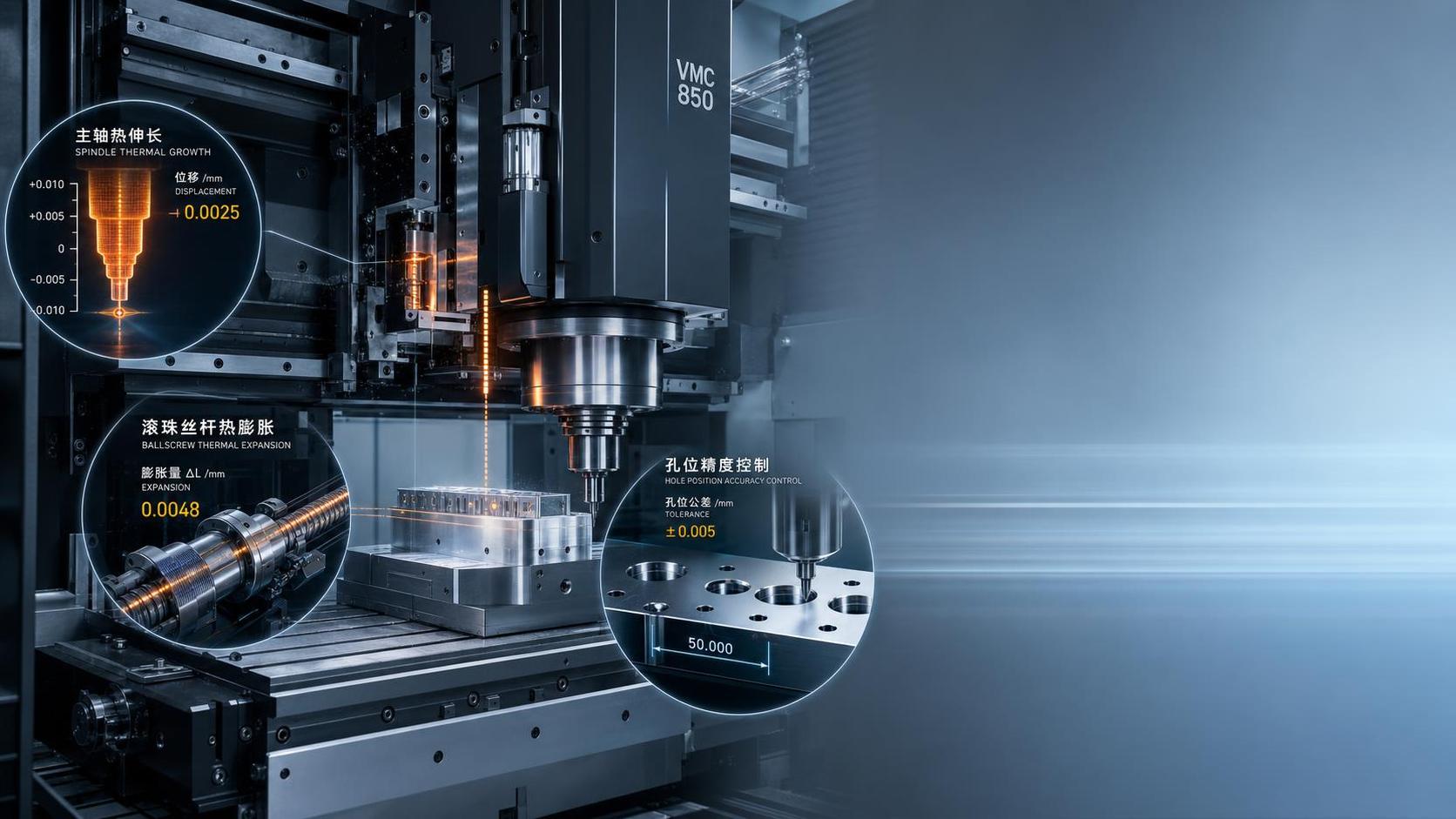

Common Thermal Drift Issues in CNC Machine Tools and Remedies

ما الذي يسبب الانحراف عادةً

يُعد المغزل مصدر الحرارة الأكثر مناقشة، ولسبب وجيه. فعند السرعات الأعلى، يمكن لحرارة المحامل وحرارة المحرك أن تغير خط مركز المغزل أو تتسبب في تمدد محوري. وفي الأعمال التي تتطلب تحكمًا دقيقًا في العمق، قد يكون لهذا التغير أهمية أكبر من القدرة الخام للمغزل. فعلى سبيل المثال، يمكن أن يكون مغزل يعمل بالحزام عند سرعة 10000 rpm مناسبًا تمامًا لأعمال الدقة العامة، إلا أن سلوكه الحراري يظل معتمدًا على التحميل المسبق للمحامل، والتزييت، وتصميم الهيكل، ومدة بقاء الماكينة تحت الحمل.

وتُعد اللوالب الكروية مساهمًا شائعًا آخر. فالحركة السريعة المتكررة وتغييرات اتجاه التغذية تؤدي إلى تسخين مجموعة اللولب والصامولة، خصوصًا في الماكينات التي تعمل بمسارات أدوات كثيفة أو حركات تحديد موضع متكررة. ومع تمدد اللولب، يتغير موضع المحور. وعادةً ما تتعامل الماكينات ذات أقطار اللوالب الأكبر، وضبط السيرفو المناسب، وهياكل الدعم المستقرة، مع ذلك بشكل أفضل، لكن التطبيق يظل عاملًا مهمًا. إذ ينتج البرنامج الغني بالحركات الكنتورية والآلاف من الحركات القصيرة نمطًا حراريًا مختلفًا عن تفريز الأسطح المستوية الكبيرة.

ثم تأتي البيئة المحيطة. فأشعة الشمس المباشرة على عمود ماكينة واحدة، وسوء التحكم في درجة حرارة سائل التبريد، والتذبذب بمقدار يتراوح بين خمس وثماني درجات بين النهار والليل، كلها عوامل يمكن أن تؤثر في ما يبدو أنه ماكينة سليمة. وهذه ليست أوضاع فشل استثنائية، بل ظروف تشغيل اعتيادية في العديد من ورش المعدات الميكانيكية العامة.

حلول تساعد فعليًا في أرضية الورشة

لا يكون الحل الأكثر فعالية دائمًا حزمة تعويض متقدمة. ففي بعض الأحيان، يكمن الحل في الانضباط التشغيلي. وتظل إجراءات الإحماء مفيدة لأنها تجعل المغزل والمحاور يصلان إلى حالة حرارية يمكن التنبؤ بها قبل بدء عمليات التشطيب الحرجة. أما الورش التي تتخطى هذه الخطوة، فغالبًا ما ينتهي بها الأمر إلى مطاردة قيم الإزاحة طوال فترة التشغيل.

كما يؤدي اختيار الماكينة دورًا مباشرًا. فعندما يكون الاستقرار الحراري مهمًا، ينبغي للمقيمين أن يتجاوزوا ادعاءات الكتيبات وأن يقارنوا بين الهيكل، وتكوين نظام الإدارة، والدقة القابلة للتحقيق تحت حمل واقعي. ويصبح نظام تشغيل رأسي مثل مركز التشغيل الرأسي VMC1580 ذا صلة بهذا النقاش، ليس بسبب العلامة التجارية، بل لأن خيارات التصميم الأساسية تؤثر في السلوك الحراري. وعبر طرازات VMC650 وVMC855 وVMC1160 وVMC1270 وVMC1370، تستخدم المنصة سريرًا مصبوبًا مكونًا من قطعة واحدة، ولولبًا كرويًا عالي الدقة، ونظام إدارة بالسيرفو، مع دقة تحديد موضع منشورة تصل إلى ±0.003mm وقابلية تكرار تبلغ ±0.004mm وفقًا لمجموعة المواصفات المقدمة. ولا تقضي هذه الأرقام على الانحراف الحراري بحد ذاتها، لكنها تشير إلى أن الماكينة مصممة للحركة المنضبطة، وليس لتحديد المواضع التقريبي فقط.

وعادةً ما تحقق بعض الإجراءات العملية أفضل عائد:

تنفيذ دورة إحماء منتظمة قبل تشطيب السمات الحرجة.
الحفاظ على استقرار معقول لدرجة حرارة سائل التبريد، خصوصًا أثناء عمليات الإنتاج الطويلة.
فصل عمليات التشغيل الخشن عن التشطيب عندما تؤدي إزالة كمية كبيرة من الخامة إلى زيادة حرارة المغزل والمحاور.
فحص اتجاهات أبعاد القطع بمرور الوقت، وليس الأبعاد الفردية فقط.
تركيب الماكينة بعيدًا عن تيارات الهواء المباشرة والأبواب ومصادر الحرارة الإشعاعية غير المتساوية.

كيفية تقييم المخاطر قبل أن تتحول إلى خردة

من الأخطاء الشائعة التعامل مع الانحراف الحراري باعتباره مشكلة خاصة بالماكينة فقط. لكنه في الواقع مشكلة تتعلق بالنظام بأكمله، وتشمل الماكينة، والأدوات، وتصميم الدورة، وتوقيت الفحص، وظروف الورشة. فقد تحافظ الماكينة على السماحية بشكل جيد عند تشغيل القطع المنشورية متوسطة الحمل، لكنها تواجه صعوبة في الدورات الطويلة غير المراقبة مع الاستخدام المكثف للمغزل. وهذا لا يعني أن الماكينة غير مناسبة، بل يعني أن نطاق التطبيق قد تغير.

وهنا ينبغي أن تصبح قراءة المواصفات عملية. فحجم الحركة، وقطر اللولب، وعرض مجرى الحركة، وعزم المغزل، وحمل الطاولة، وسعة نظام التغذية، كلها عوامل تؤثر في السلوك الحراري للماكينة أثناء القطع الفعلي. وإذا كانت الورشة تشغل بانتظام تجهيزات ثقيلة أو ألواحًا كبيرة، فإن الطراز ذي الدعم الهيكلي الأقوى وسعة الحمل الأعلى يوفر عادةً نتائج أكثر استقرارًا بمرور الوقت مقارنةً بإطار أصغر يتم دفعه إلى حدوده القصوى. ومن هذا المنطلق، لا يتم اختيار ماكينات CNC المناسبة بناءً على السرعة القصوى وحدها، بل بناءً على مدى حفاظها الهادئ على هندسة القطعة عندما لا تكون ظروف يوم العمل مثالية.

وبالنسبة إلى المقيمين الذين يقارنون بين الماكينات، فإن السؤال المفيد بسيط: ماذا يحدث بعد ساعتين من الإنتاج الفعلي، وليس بعد عشر دقائق من القطع التجريبي؟ فعادةً ما يكون ذلك هو المكان الذي يتوقف فيه الانحراف الحراري عن كونه نظرية، ويبدأ في التحول إلى متغير يمكن التحكم فيه أو إلى عادة مكلفة.
