CMC650U
10001
اكتشف ماكينة التفريز CNC خماسية المحاور CMC650U مع مسافة حركة للمحور X تبلغ 650mm, ومغزل بسرعة 12000rpm, وسعة 24 أداة. مثالية للتشغيل الآلي الدقيق بدقة ±5 ثانية قوسية.
واتساب ：+86 13245454513
البريد الإلكتروني ：

- معلمات المنتج -

المواصفاتالوحدةCMC650uملاحظة
نطاق الحركة
مسافة حركة المحور X
mm650
مسافة حركة المحور Y
mm520
مسافة حركة المحور Z
mm475
مقدمة المغزل إلى سطح الطاولة
mm150-625

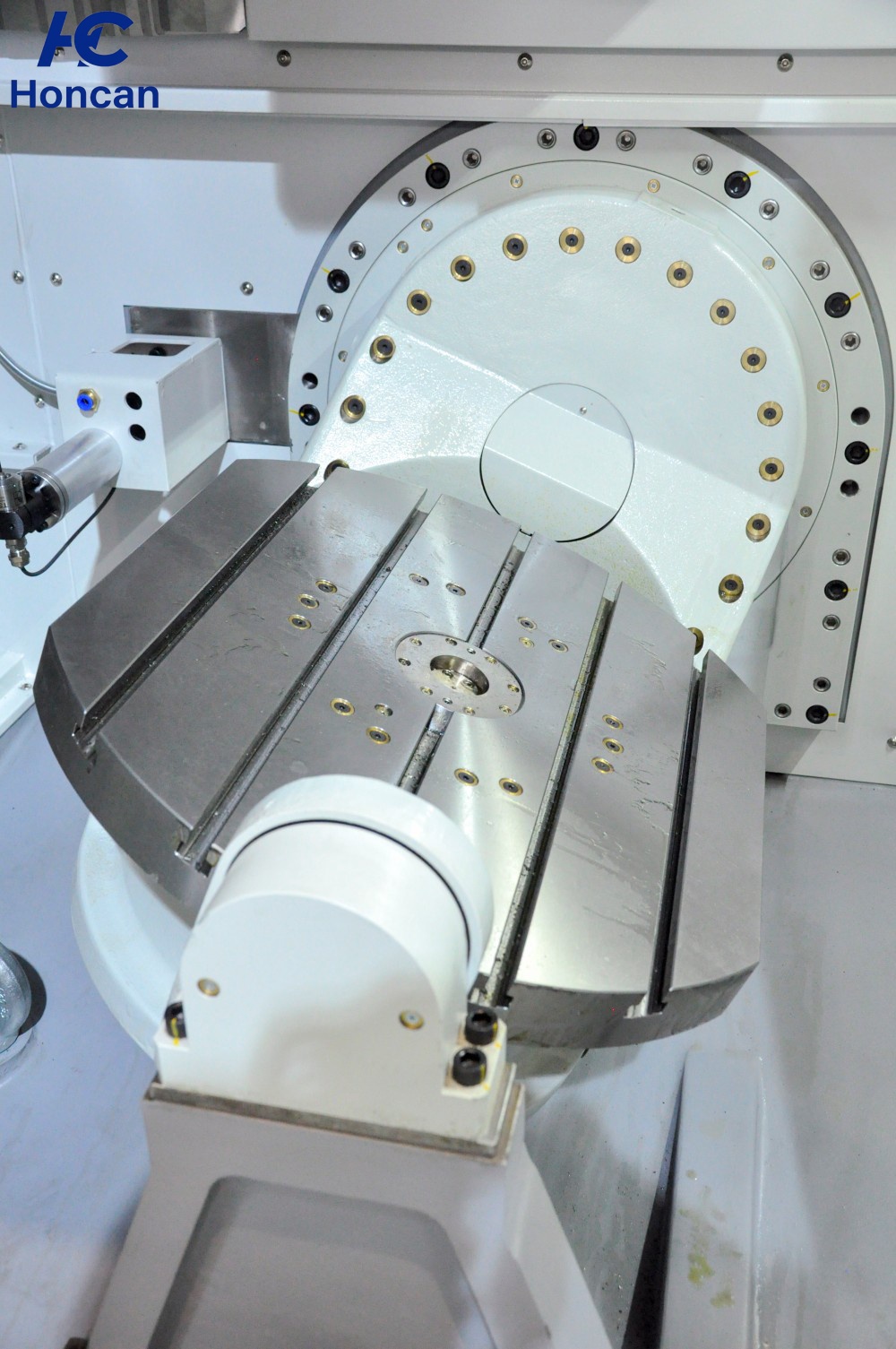

الطاولة
حجم الطاولة
mm0650X540
فتحة T(العرض×المسافة×الكمية)

5-14-100
الحد الأقصى لحمل الطاولة
kg300
زاوية إمالة الطاولة
°±120
المغزلCELLS

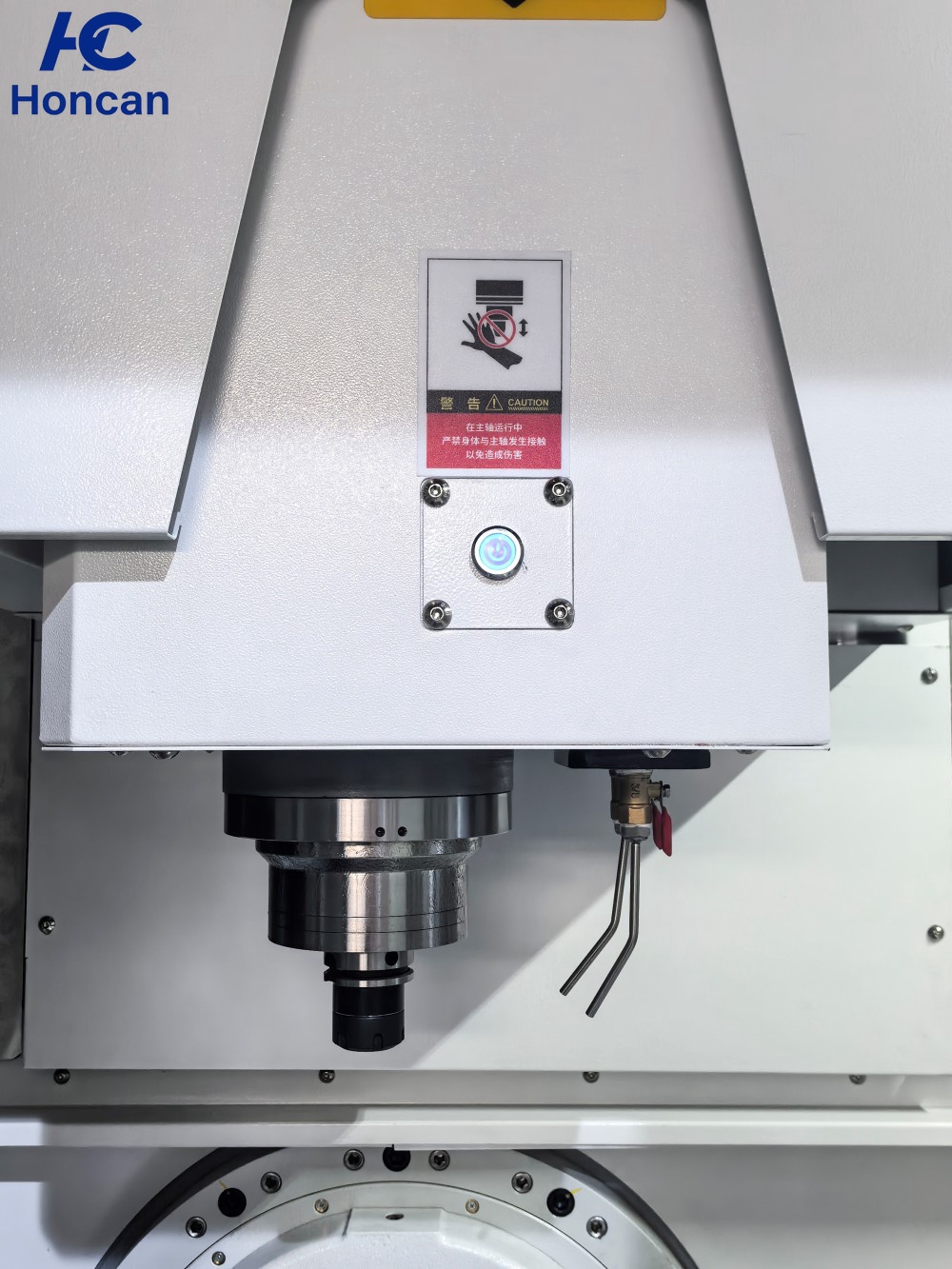

سرعة المحور
دورة/دقيقة40-12000
قدرة محرك المغزل
Kw7.5
مخروط المغزل

BBT 40
عزم دخل المغزل(الحد الأقصى)
Nm90

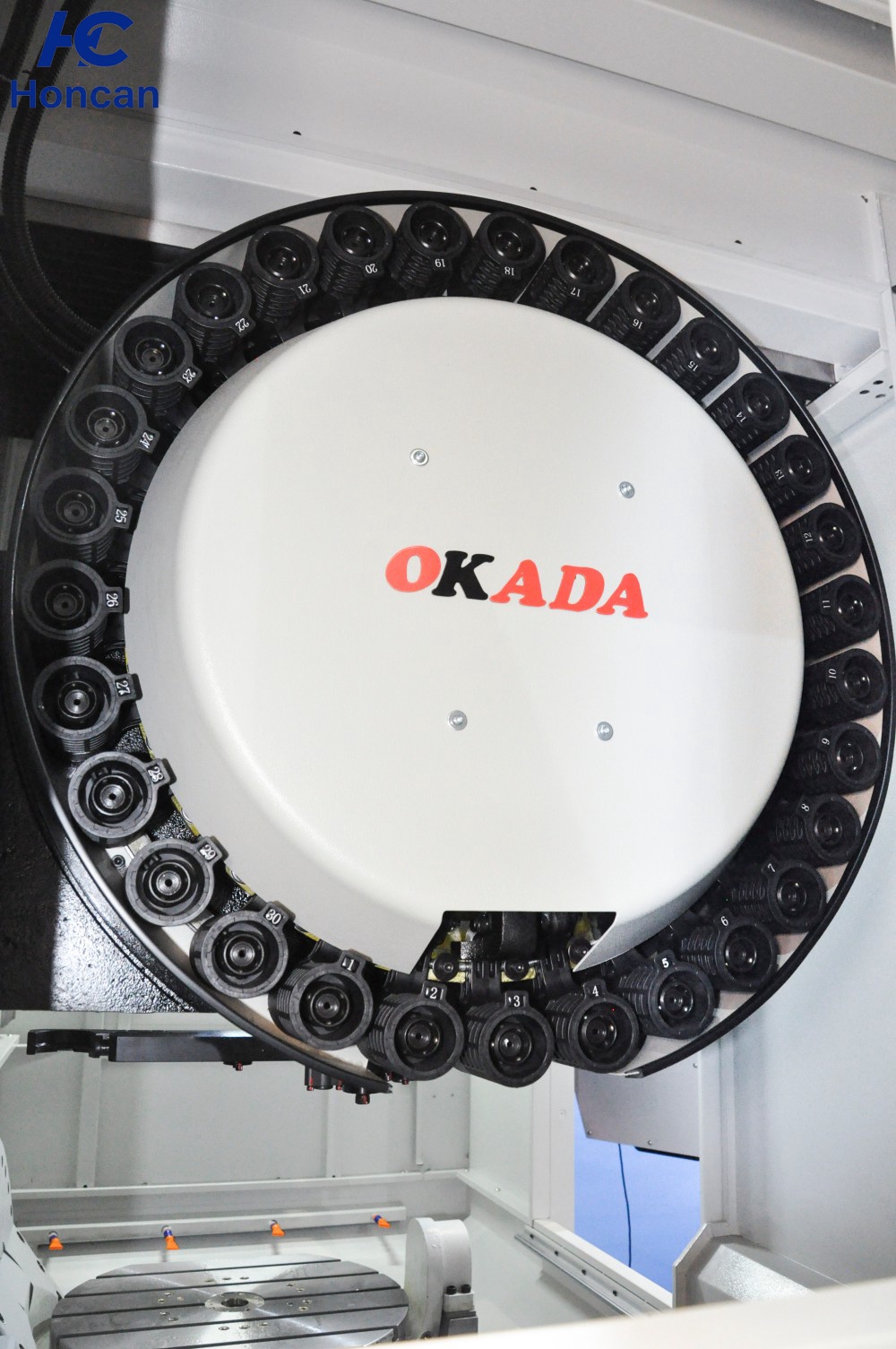

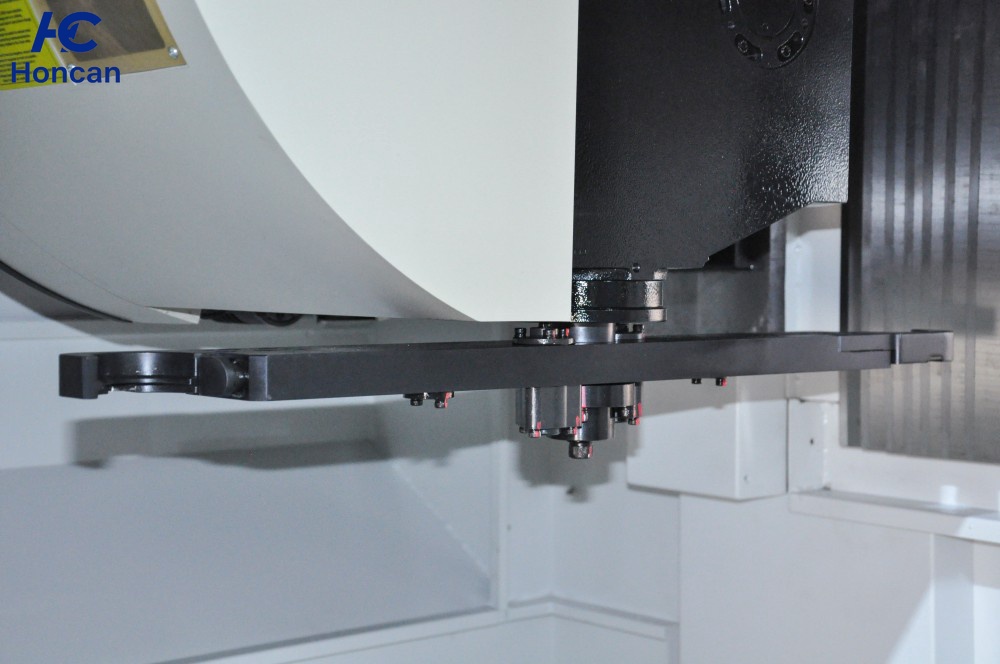

مخزن الأدوات
ATCسعة مخزن الأدوات
24TEYON

الحد الأقصى لقطر الأداة(ممتلئ/فارغ)mm80/150

أقصى طول للأداةmm300

أقصى وزن للأداةkg8

التبديلs1.75/5


نظام التغذية
التغذية السريعةالمحور X,Y,Zm/min42

المحور B/Cr/min60/100
سرعة تغذية القطعmm/min1-10000
الدقة
دقة التموضعالمحور X,Y,Zmm0.008

المحور Bثانية قوسية±5

المحور Cثانية قوسية±5
دقة إعادة التموضعالمحور X,Y,Zmm0.005

المحور Bثانية قوسية4

المحور Cثانية قوسية4

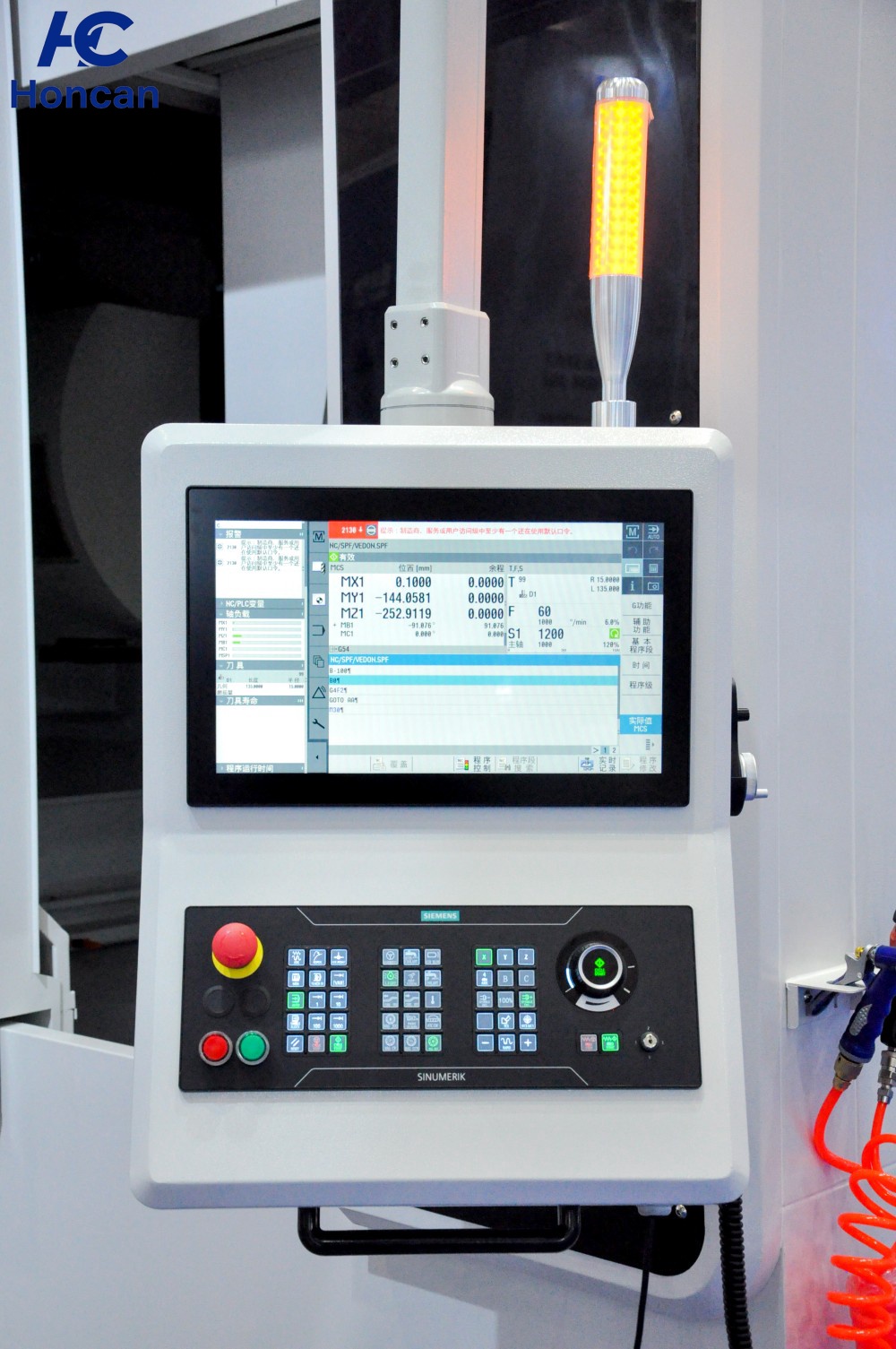

وحدة التحكم
الطراز
SIEMENS ONE
المحاور المتحكم بهاالمحاور5
ربط المحاورالمحاور3 محاور خطية,2 محوران دواران
الوظائف المساعدة
متطلبات الطاقة

3 -380V±10%,50Hz
متطلبات الهواءMpa0.5-0.7Mpa
أبعاد الماكينة
الطولmm3970
العرضmm3250
الارتفاعmm2870
الوزنkg9500
