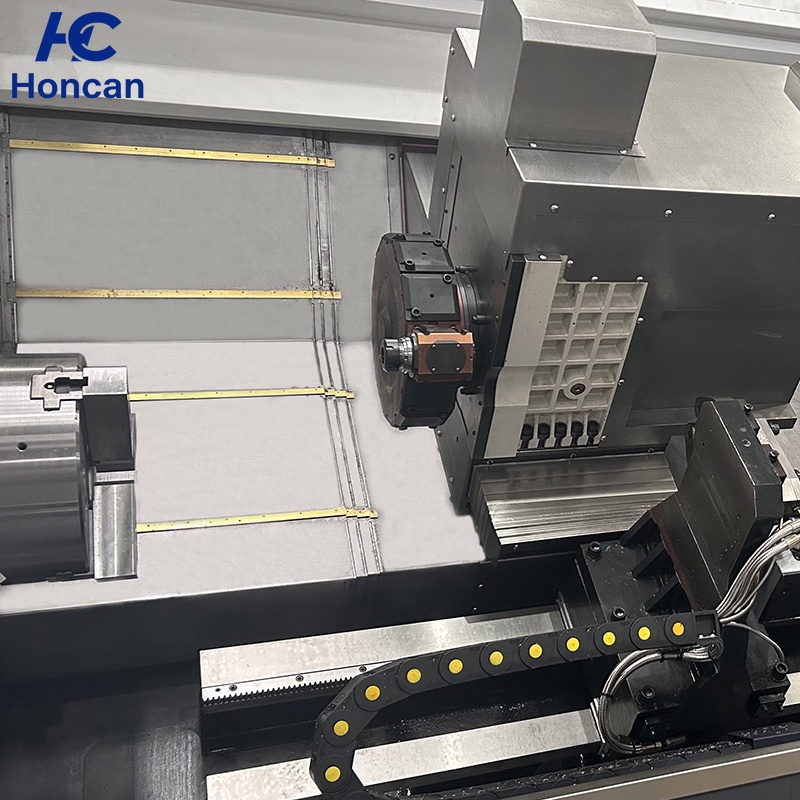

مخرطة CNC ذات سرير مائل TCK700DY

مخرطة CNC ذات سرير مائل TCK700DY
10001
بفضل التحكم الرقمي في جوهرها، تتجاوز القيود التشغيلية للمخارط التقليدية، وتحول العمليات المعقدة إلى تعليمات دقيقة وتوفر حلول تشغيل فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز، مما يحافظ على دقة مستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. السرير مصنوع من قطعة واحدة من الحديد الزهر، وتمت معالجته بالتعتيق لإزالة الإجهاد الداخلي، مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.

- معلمات المنتج -

باعتباره يعتمد على التحكم الرقمي في جوهره, فإنه يتجاوز القيود التشغيلية للمخارط التقليدية, ويحوّل العمليات المعقدة إلى تعليمات دقيقة ويوفر حلول تشغيل فعالة, مستقرة, ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز, مما يحافظ على دقة مستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. السرير مصنوع من قطعة واحدة من الحديد الزهر, وتمت معالجته بالتعتيق لإزالة الإجهاد الداخلي, مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.


نطاق المعالجة
أقصى تأرجح فوق السريرmmΦ780
أقصى تأرجح فوق المنزلقmmΦ500
أقصى قطر خراطةmmΦ650
المسافة بين المركزينmm1100/1600/2100/3100
المغزل
نوع رأس المغزل/A2-8/A2-11
قطر الثقب النافذ للمغزلmmΦ88/Φ105/Φ132
سعة القضيبmmΦ74/Φ91/Φ115
أقصى سرعة للمغزلrpm/min3000/2500/1800
القدرة المقدرة للمحرك الرئيسيkw22
أقصى عزم خرج للمغزلNM573
شكل نقل حركة المغزل/حزام توقيت

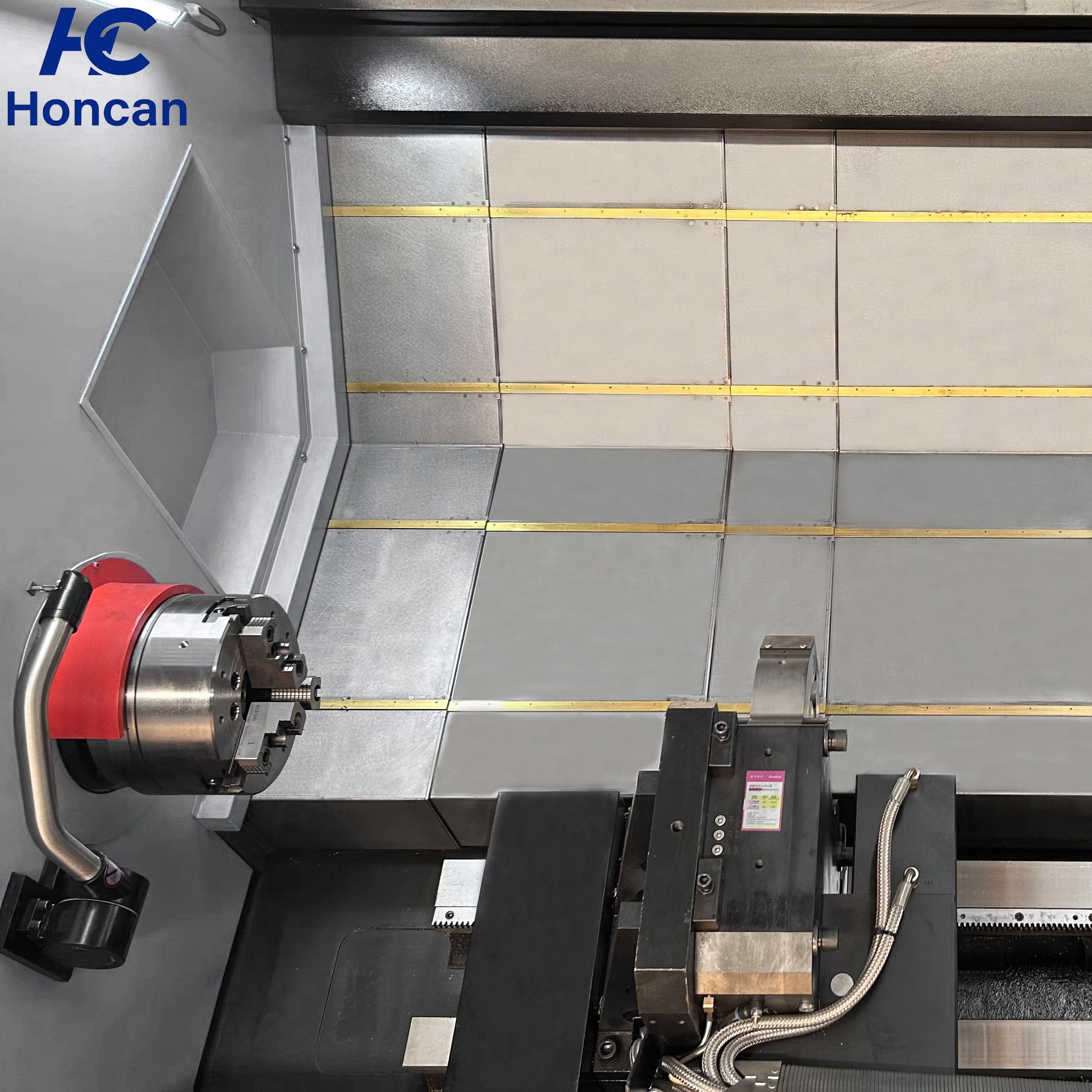

الظرف
ظرف هيدروليكيبوصة12/15/18/21

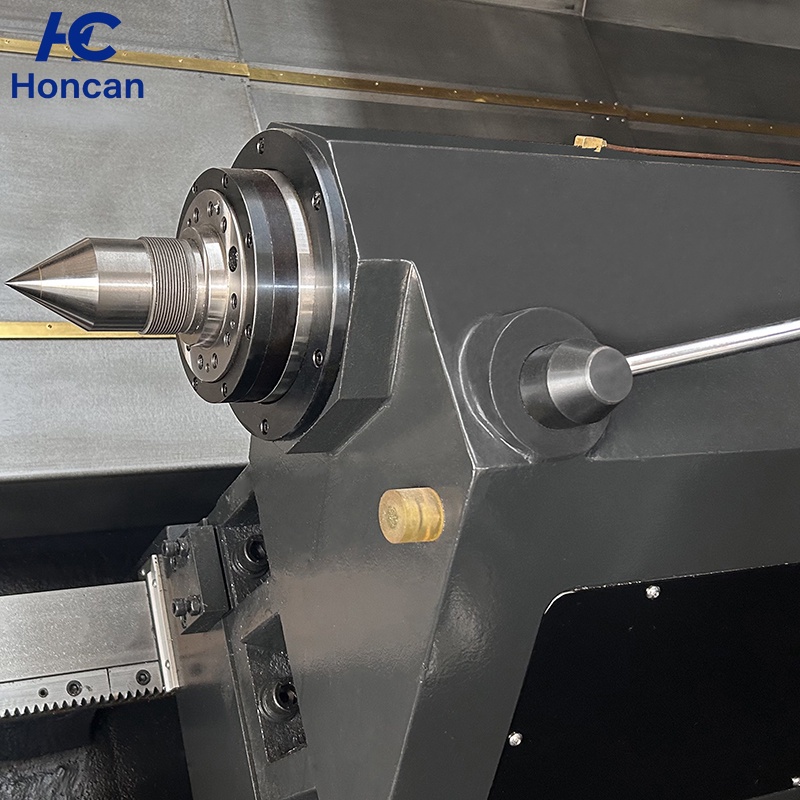

الغراب المتحرك
جلبة الغراب المتحرك/دوران داخلي MT6
شكل حركة الغراب المتحرك/غراب متحرك قابل للبرمجة هيدروليكيا
سرير المخرطة
زاوية الميلDEG45°
مسافة حركة المحور Xmm350+20
مسافة حركة المحور Zmm1100/1600/2100/3100
سرعة الحركة السريعة X/Zm/min16/24

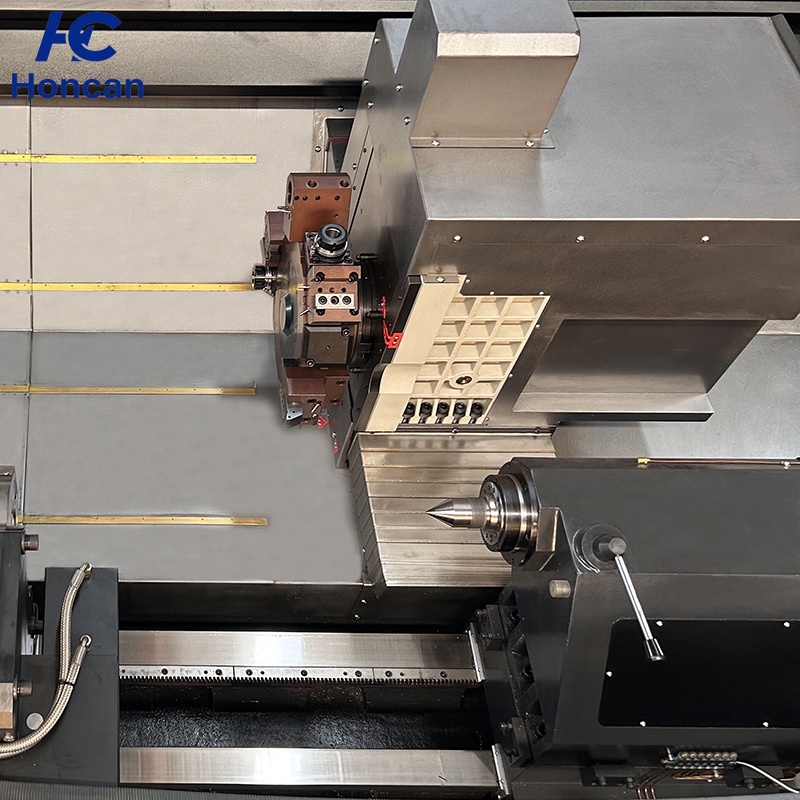

البرج
هيدروليكي مؤازر/BMT65
أزمنة تغيير الأداة المجاورةs0.5
عدد المحطات/12


البرج
هيدروليكي مؤازر/BMT65
أزمنة تغيير الأداة المجاورةs0.5
عدد المحطات/12
حجم الأداة.الخراطة/التجويف)mm32x32/Φ40(50)
ظرف زنبركي/ER40
القدرة المحركةkw5.5-7.5
مسافة حركة المحور Ymm±75
الأبعاد الخارجية
1.0m7500kg4500*2300*2550mm
1.5m9500kg6000*2300*2550mm
2.0m10500kg6500*2300*2550mm
3.0m13300kg7500*2300*2550mm
