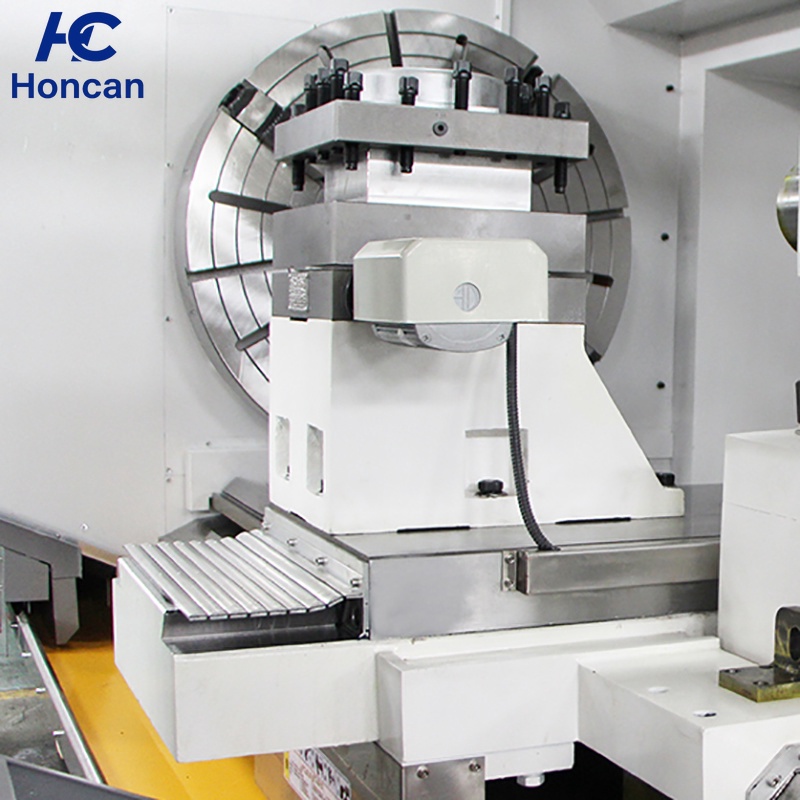

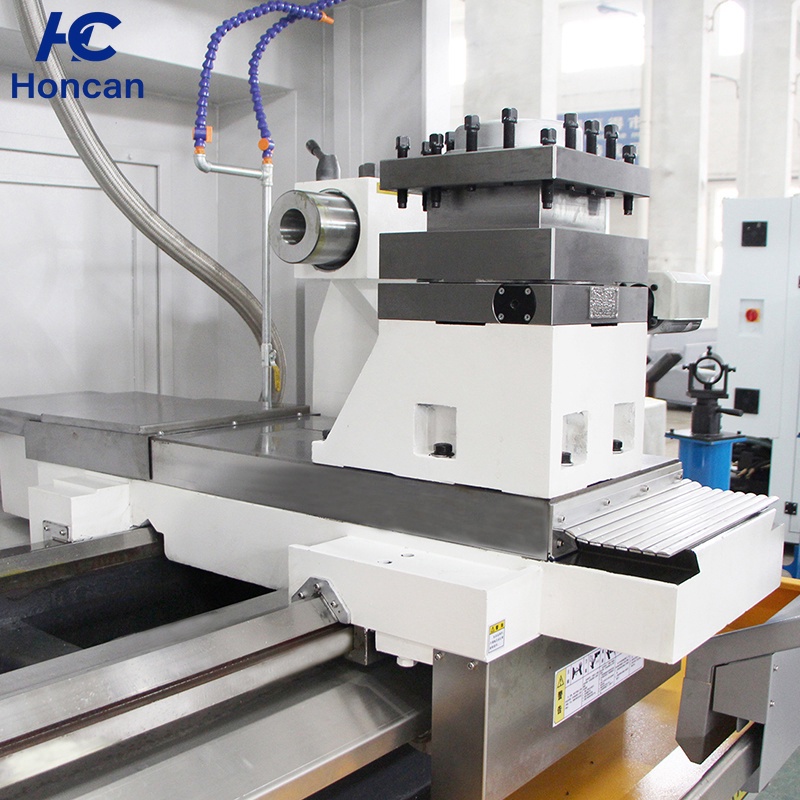

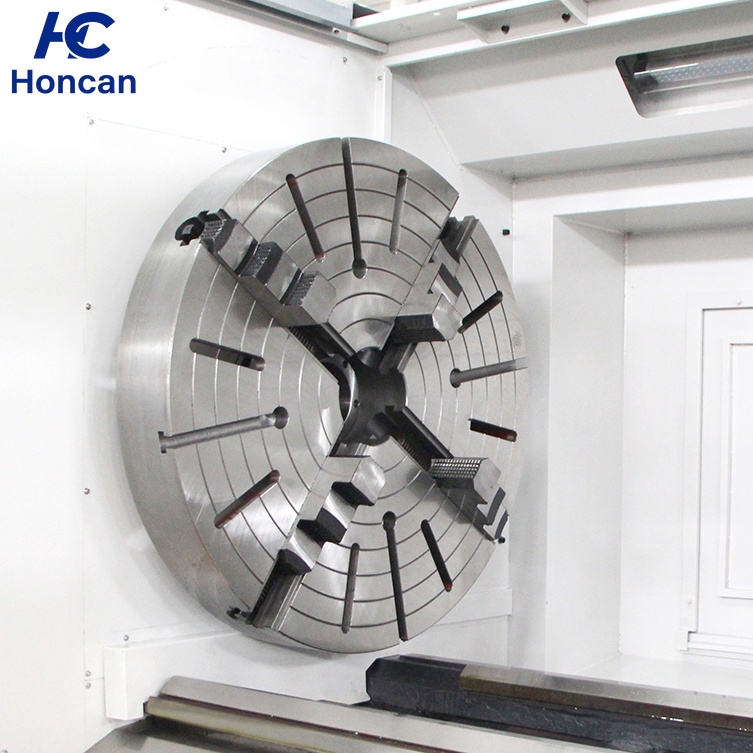

CK61100

CK61100
10001
بفضل التحكم الرقمي في جوهرها، تتجاوز القيود التشغيلية للمخارط التقليدية، وتحول العمليات المعقدة إلى تعليمات دقيقة وتوفر حلول تشغيل فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز، مما يحافظ على دقة مستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. السرير مصنوع من قطعة واحدة من الحديد الزهر، وتمت معالجته بالتعتيق لإزالة الإجهاد الداخلي، مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.

- معلمات المنتج -

مع التحكم الرقمي في جوهره, فإنه يتجاوز القيود التشغيلية للمخارط التقليدية, محولًا العمليات المعقدة إلى تعليمات دقيقة ومقدمًا حلول تشغيل عالية الكفاءة, مستقرة, ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز, مما يحافظ على دقة مستقرة حتى أثناء التشغيل طويل الأمد بسرعات عالية. تم تصنيع السرير من قطعة واحدة من الحديد الزهر, ومعالجته بالتعتيق لإزالة الإجهاد الداخلي, مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.


الفئةالطرازالوحدةCK6150CK6180CK61100
سعة المعالجةأقصى قطر دوران فوق السريرmmΦ500Φ800Φ1000
أقصى قطر دوران فوق العربةmmФ290Φ450Φ630
أقصى قطر قطعmmΦ500Φ800Φ1000
أقصى طول تشغيلmm150028501350
الحركةأقصى مشوار للمحور X/Zmm300/1500450/3000480 / 1500
أقل وحدة إزاحة للمحور X/Zmm0.0010.0010.001
المغزلقطر فتحة المغزلmmФ82Φ105Φ105
عدد مراحل المغزل
لامتناهي/ثلاث تروس (تحويل ترددي داخل التروس)بدون تدرج / 4 نطاقاتبدون تدرج / 4 نطاقات
أقصى سرعة للمغزلدورة/دقيقة150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
نهاية المغزل
A2-8/C8A2-8/C8/c11A2-8 / C8 / c11
قدرة المحرك الرئيسي (تحويل ترددي)kW7.51111
العاكسkW7.51111
المحور X/ZN.m5/7.510/1510 / 15
سرعة الحركة السريعة للمحور X/Zm/min’6/84/64 / 6
حامل أداة التغذيةنوع حامل الأدوات
حامل أدوات كهربائي بـ 4 محطاتبرج أدوات كهربائي بـ 4 محطاتبرج أدوات كهربائي بـ 4 محطات
مقاس قضيب الأداةmm25*2532*3240*40
دقة إعادة التموضع لحامل الأدواتmm≤0.004≤0.004≤0.004
قطر جلبة الغراب المتحركmmΦ65Φ100Φ75
مشوار جلبة الغراب المتحركmm130250200

فتحة مخروط مركز الغراب المتحرك
مورس 5#مورس 6#مورس 6#
الوزن الصافي لآلة التشغيلkg180053005000
الأبعاد الكلية لآلة التشغيل (الطول *العرض × الارتفاع)mm2900*1300*16805200*1800*20003700*1800*2000
أخرىمتطلبات الطاقة (القدرة/التيار)kW/A15kW/20A20kW/30A20kW / 30A
