CK6180

CK6180
10001

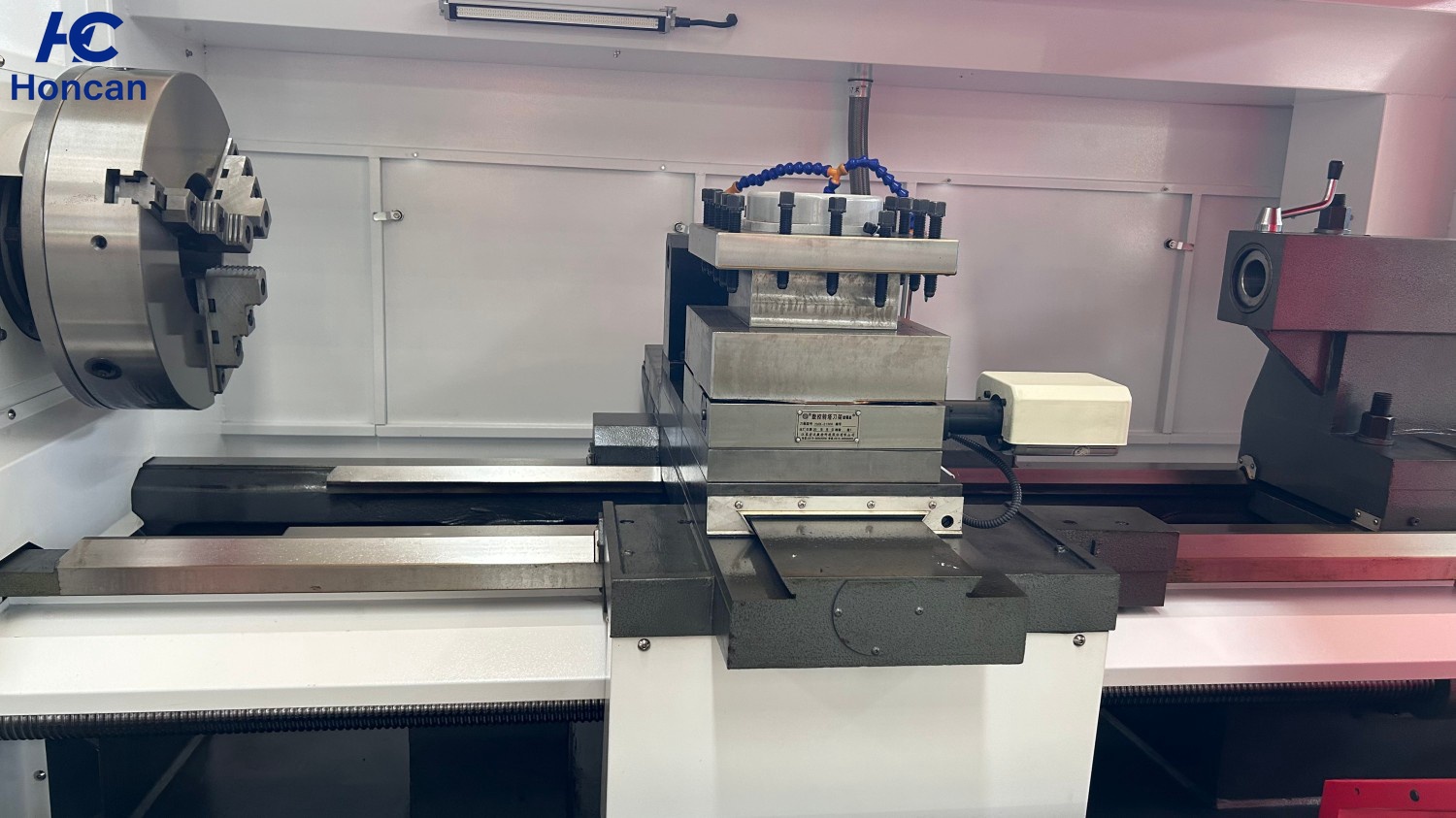

بفضل التحكم الرقمي في جوهرها، تتجاوز القيود التشغيلية للمخارط التقليدية، وتحول العمليات المعقدة إلى تعليمات دقيقة وتوفر حلول تشغيل فعالة ومستقرة ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز، مما يحافظ على دقة مستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. السرير مصنوع من قطعة واحدة من الحديد الزهر، وتمت معالجته بالتعتيق لإزالة الإجهاد الداخلي، مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.

- معلمات المنتج -

مع التحكم الرقمي في جوهره, فإنه يتجاوز القيود التشغيلية للمخارط التقليدية, محولًا العمليات المعقدة إلى تعليمات دقيقة ومقدمًا حلول تشغيل عالية الكفاءة, مستقرة, ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز, مما يحافظ على دقة مستقرة حتى أثناء التشغيل طويل الأمد بسرعات عالية. تم تصنيع السرير من قطعة واحدة من الحديد الزهر, ومعالجته بالتعتيق لإزالة الإجهاد الداخلي, مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.


الفئةالطرازالوحدةCK6150CK6180CK61100
قدرة المعالجةأقصى قطر دوران للسريرmmΦ500Φ800Φ1000
أقصى قطر دوران للعربةmmФ290Φ450Φ630
أقصى قطر قطعmmΦ500Φ800Φ1000
أقصى طول تشغيلmm150028501350
الشوطأقصى شوط لمحور X/Zmm300/1500450/3000480 / 1500
أدنى وحدة إزاحة لمحور X/Zmm0.0010.0010.001

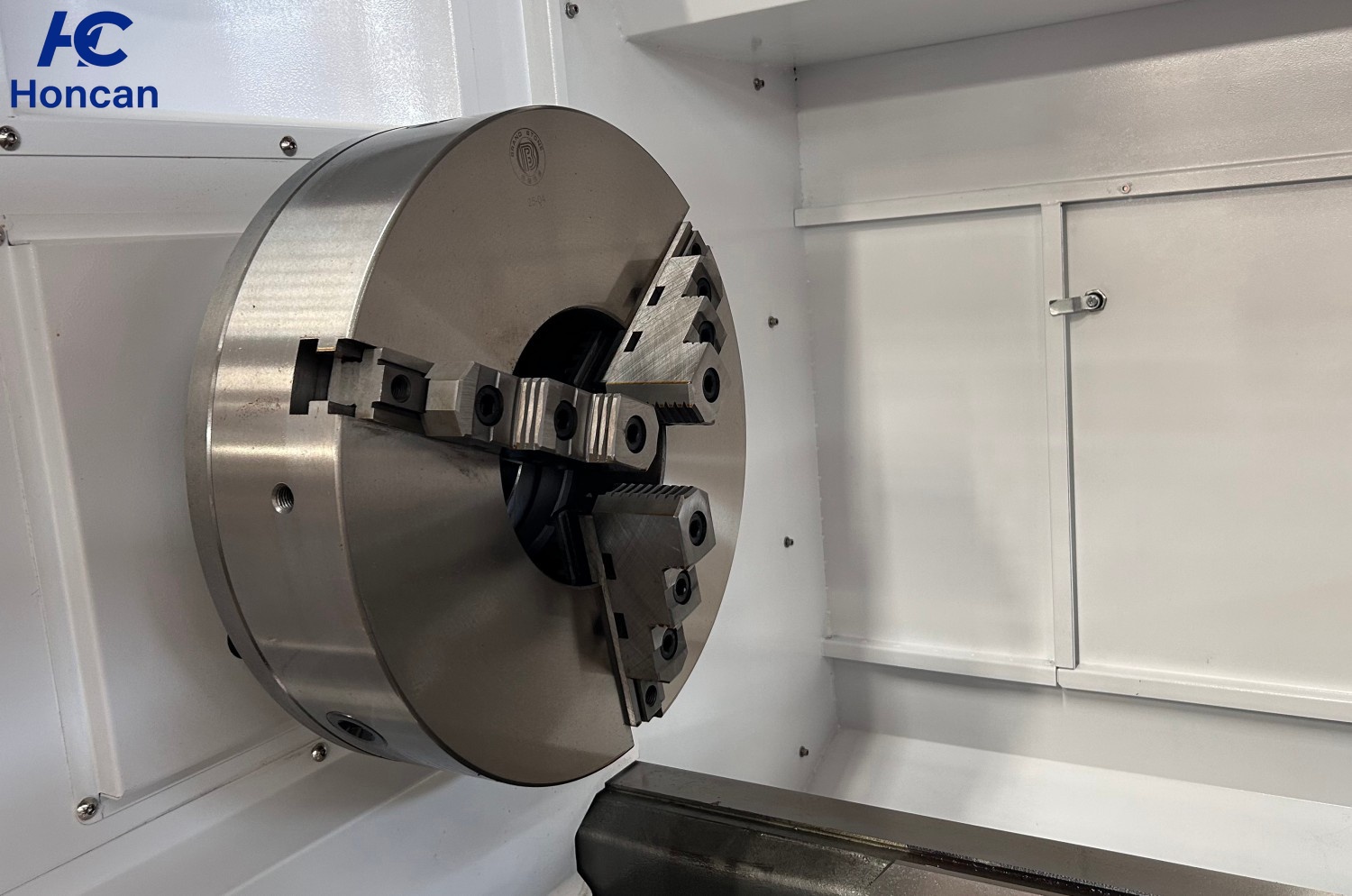

المغزلقطر فتحة المغزلmmФ82Φ105Φ105
عدد مراحل المغزل
لامتناهي/ثلاث سرعات (تحويل التردد داخل السرعات)بدون تدرج / 4 نطاقاتبدون تدرج / 4 نطاقات
السرعة القصوى للمغزلدورة/دقيقة150-2000/60-160030-84/53-150/120-350/300-83530-84 / 53-150 / 120-350 / 300-835
طرف المغزل
A2-8/C8A2-8/C8/c11A2-8 / C8 / c11
قدرة المحرك الرئيسي (تحويل التردد)kW7.51111
العاكسkW7.51111
محور X/ZN.m5/7.510/1510 / 15
سرعة الحركة السريعة لمحور X/Zm/min’6/84/64 / 6
حامل أداة التغذيةنوع حامل الأدوات

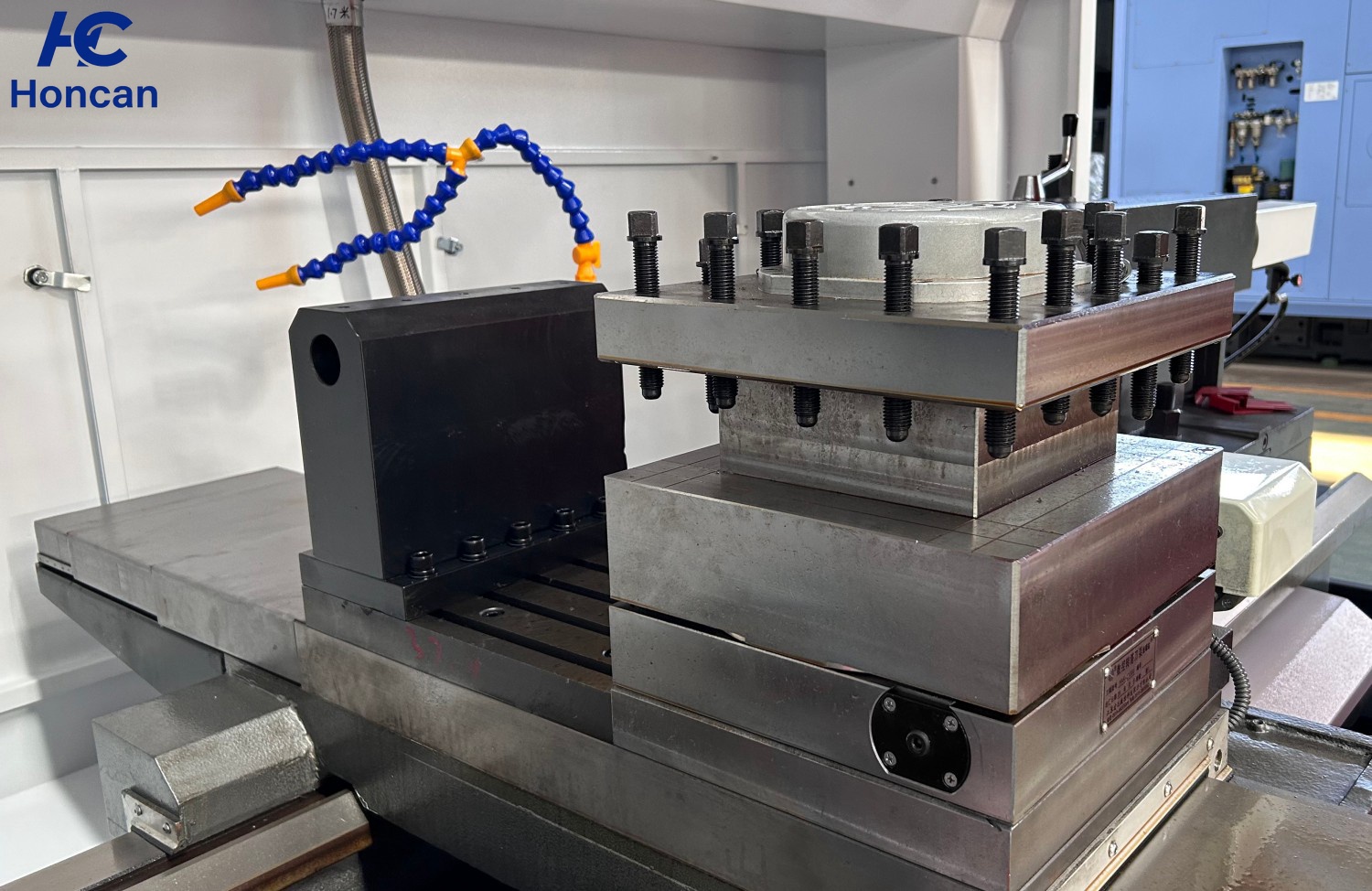

حامل أدوات كهربائي بـ 4 محطاتبرج أدوات كهربائي بـ 4 محطاتبرج أدوات كهربائي بـ 4 محطات
مقاس قضيب الأداةmm25*2532*3240*40
دقة إعادة التموضع لحامل الأدواتmm≤0.004≤0.004≤0.004

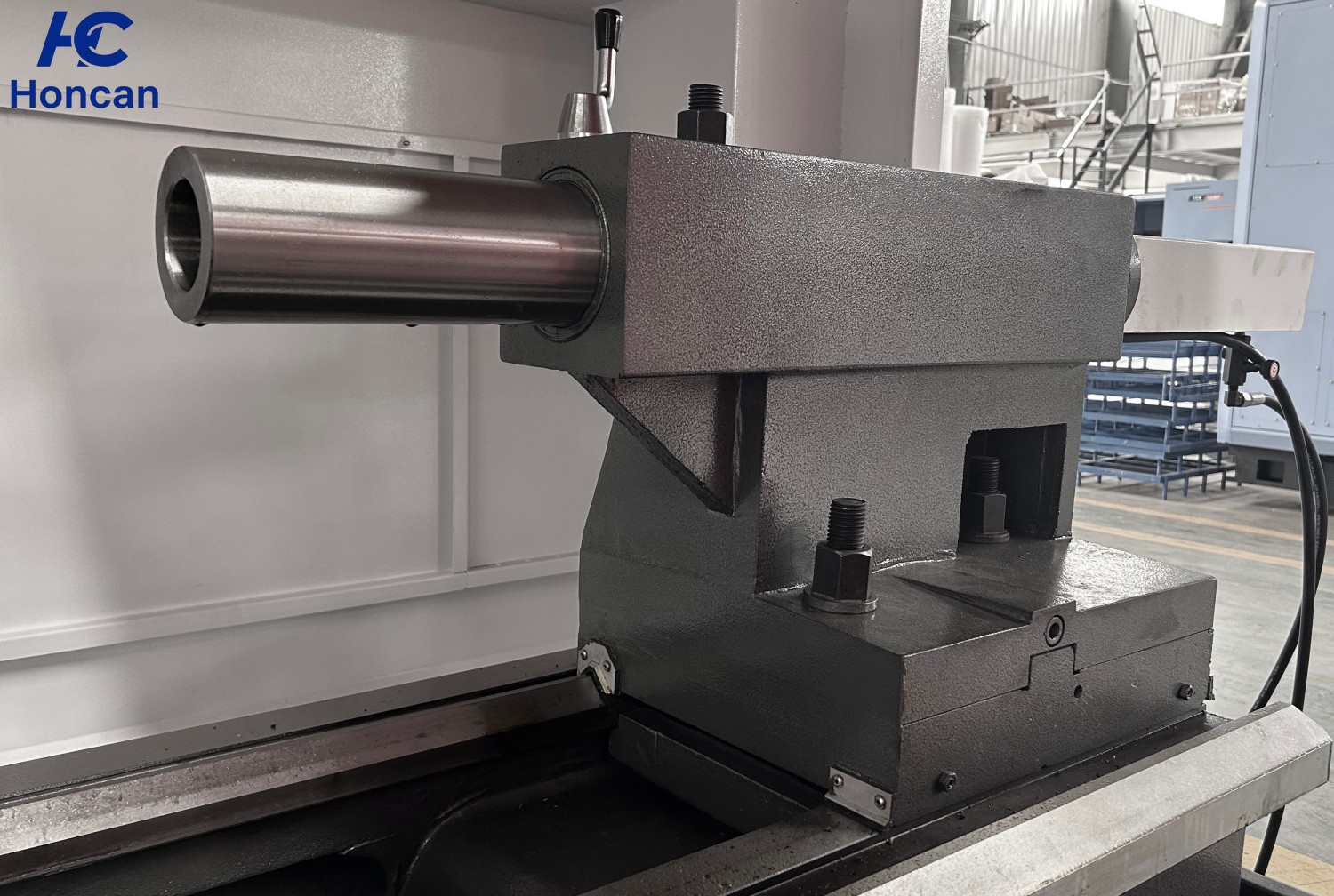

قطر جلبة الغراب المتحركmmΦ65Φ100Φ75
شوط جلبة الغراب المتحركmm130250200

ثقب مخروط مركز الغراب المتحرك
مخروط مورس 5#مخروط مورس 6#مخروط مورس 6#
الوزن الصافي لأداة الماكينةkg180053005000
الأبعاد الكلية لأداة الماكينة (الطول *العرض × الارتفاع)mm2900*1300*16805200*1800*20003700*1800*2000
أخرىمتطلبات الطاقة (القدرة/التيار)kW/A15kW/20A20kW/30A20kW / 30A
