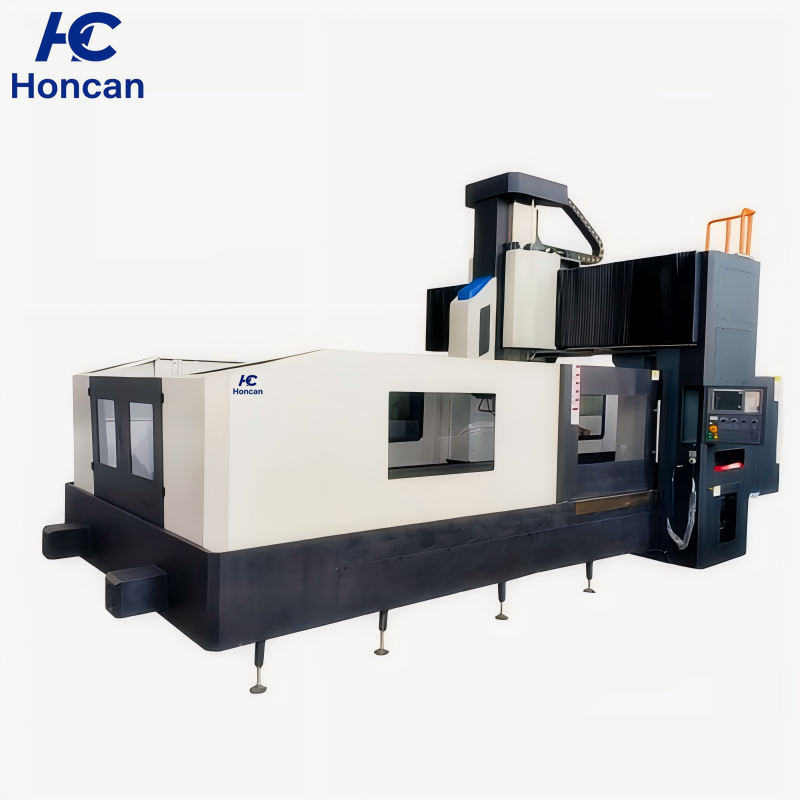

تغطي هذه الآلة متعددة الاستخدامات التصنيع المتطور، وتوفر مجموعة كاملة من التهيئات من 3 إلى 5 محاور، مع دعم التخصيص بأحجام تتراوح من 2 إلى 16 مترًا. وهي قادرة على معالجة كل من القوالب الدقيقة الصغيرة لصناعة الإلكترونيات الاستهلاكية والمكونات الكبيرة مثل قوالب شفرات توربينات الرياح ودعامات معدات الطاقة النووية. وفي قطاع النقل بالسكك الحديدية، تقوم بمعالجة العوارض الطويلة لهياكل القطارات عالية السرعة وعربات المترو بدقة وكفاءة. وفي قطاع الطيران والفضاء، توفر تشغيلًا آليًا قابلًا للتحكم الكامل للمكونات الرئيسية مثل خزانات وقود مركبات الإطلاق وحوامل الأقمار الصناعية.
| العنصر | الوحدة | GMC2013 | GMC2016/DM-2217 | GMC2020/DM-3220 |
| السعة |
|
|
|
|
| مسافة حركة المحور X | mm | 2000 | 2200 | 3200 |
| مسافة حركة المحور Y | mm | 1300 | 1800 | 2100 |
| مسافة حركة المحور Z | mm | 700 | 800 | 1000 |
| المسافة من مقدمة المغزل إلى طاولة العمل | mm | 200-900 | 200~1000 | 200~1200 |
|
|
|
|
|
| طاولة العمل |
|
|
|
|
| حجم طاولة العمل | mm | 2100X1050 | 2000X1400 | 3000X1800 |
| الحد الأقصى لقدرة التحميل | T | 3 | 6 | 8 |
| المسافة بين الأعمدة | mm | 1235 | 1700 | 2000 |
| عدد وحجم فتحات T | mm | 22x140x7 | 22x200x7 | 22x200x9 |
| المغزل |
|
|
|
|
| سرعة المحور | دورة/دقيقة | 6000 | 6000 | 6000 |
| مخروط المغزل |
| BT50 | BT50 | BT50 |
| محرك المغزل | KW | 15/18.5(منطقة واسعة) | 18.5 | 18.5 |
| عزم المغزل | N.m | 236 | 236 | 236 |
| قطر المغزل |
| - | 190 | 190 |
| المجرى الانزلاقي |
|
|
|
|
| المحور X(2 سكك توجيه) | mm | 45X2 بكرات درجة P | 55X2 بكرات درجة P | 55x2 بكرات درجة P |
| المحور Y(2 سكك توجيه) | mm | 45X2 بكرات درجة P | 55X2 بكرات درجة P | 55x2 بكرات درجة P |
| المحور Z | mm | 45*2+35*2 | 45*4 بكرات درجة P | سكة صلبة |
| برغي القيادة |
|
|
|
|
| دقة البرغي الكروي |
| المستوى C3 | المستوى C3 | المستوى C3 |
| قطر البرغي الكروي X/Y/Z | mm | 50/50/50 | 63/50/50 | 63/63/50 |
| خطوة المحاور الثلاثة | mm | 10/12 | 12/12/12 | 12/12/12 |
| وضع توصيل محرك المحاور الثلاثة |
| توصيل مباشر | توصيل مباشر | توصيل مباشر |
| عدد المحامل عند كلا الطرفين |
| 6/6/6 | 7/6/6 | 8/6/6 |
| محرك المحاور الثلاثة |
|
|
|
|
| محرك المحور X | N.m | Bis40/2000 | Bis40/2000 | Bis40/2000 |
| محرك المحور Y | N.m | Bis40/2000 | Bis40/2000 | Bis40/2000 |
| محرك المحور Z(متوازن بالنيتروجين) | N.m | Bis40/2000 (فرامل) | Bis40/2000 (فرامل) | Bis40/2000 (فرامل) |
| معدل التغذية |
|
|
|
|
| معدل التغذية السريع للمحور X | mm/min | 18000 | 15000 | 10000 |
| معدل التغذية السريع للمحور Y | mm/min | 20000 | 15000 | 10000 |
| معدل التغذية السريع للمحور Z | mm/min | 20000 | 10000 | 10000 |
| معدل تغذية القطع للمحاور الثلاثة | mm/min | 0-10000 | 0-8000 | 0-10000 |
| مخزن الأدوات |
|
|
|
|
| الحد الأقصى لطول الأداة | mm | 300 | 300 | 300 |
| الحد الأقصى لقطر الأداة | mm | Ø200 | Ø200 | Ø200 |
| الحد الأقصى لوزن الأداة | kg | 15 | 15 | 15 |
| مواصفة الأداة |
| BT50 | BT50 | BT50 |
| زمن تغيير الأداة | s | 2 | 6 | 6 |
| الكمية | pcs | 24 | 24 | 24 |
| دقة المصنع (الشوط الكامل VDI/DGQ3441) |
|
|
|
|
| دقة التموضع | mm | 0.010/1000 | 0.010/1000 | 0.010/1000 |
| دقة التمركز المتكرر | mm | 0.006/1000 | 0.006/1000 | 0.006/1000 |
| أدنى وحدة تمركز | mm | 0.001 | 0.001 | 0.001 |
| أخرى |
|
|
|
|
| السعة الكهربائية | KVA | 30 | 35 | 35 |
| الوزن الصافي | t | 14 | 18 | 25 |
| المساحة الأرضية (L x W x H) | mm | 6000x3200x3600 | 6000x4000x3300 | 8800x4200x3800 |
