مع التحكم الرقمي في جوهره, فإنه يتجاوز القيود التشغيلية للمخارط التقليدية, محولًا العمليات المعقدة إلى تعليمات دقيقة ومقدمًا حلول تشغيل عالية الكفاءة, مستقرة, ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز, مما يحافظ على دقة مستقرة حتى أثناء التشغيل طويل الأمد بسرعات عالية. تم تصنيع السرير من قطعة واحدة من الحديد الزهر, ومعالجته بالتعتيق لإزالة الإجهاد الداخلي, مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.

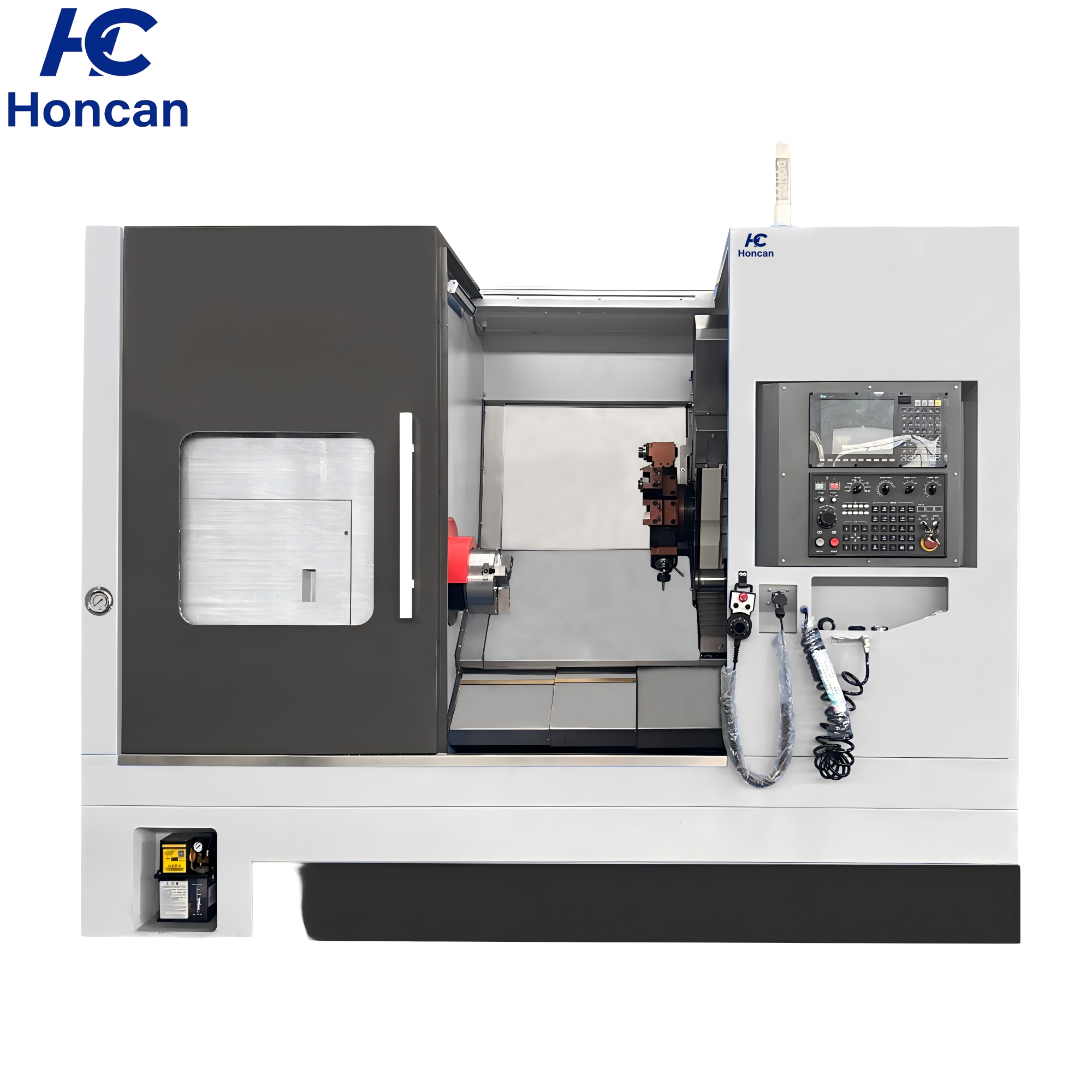

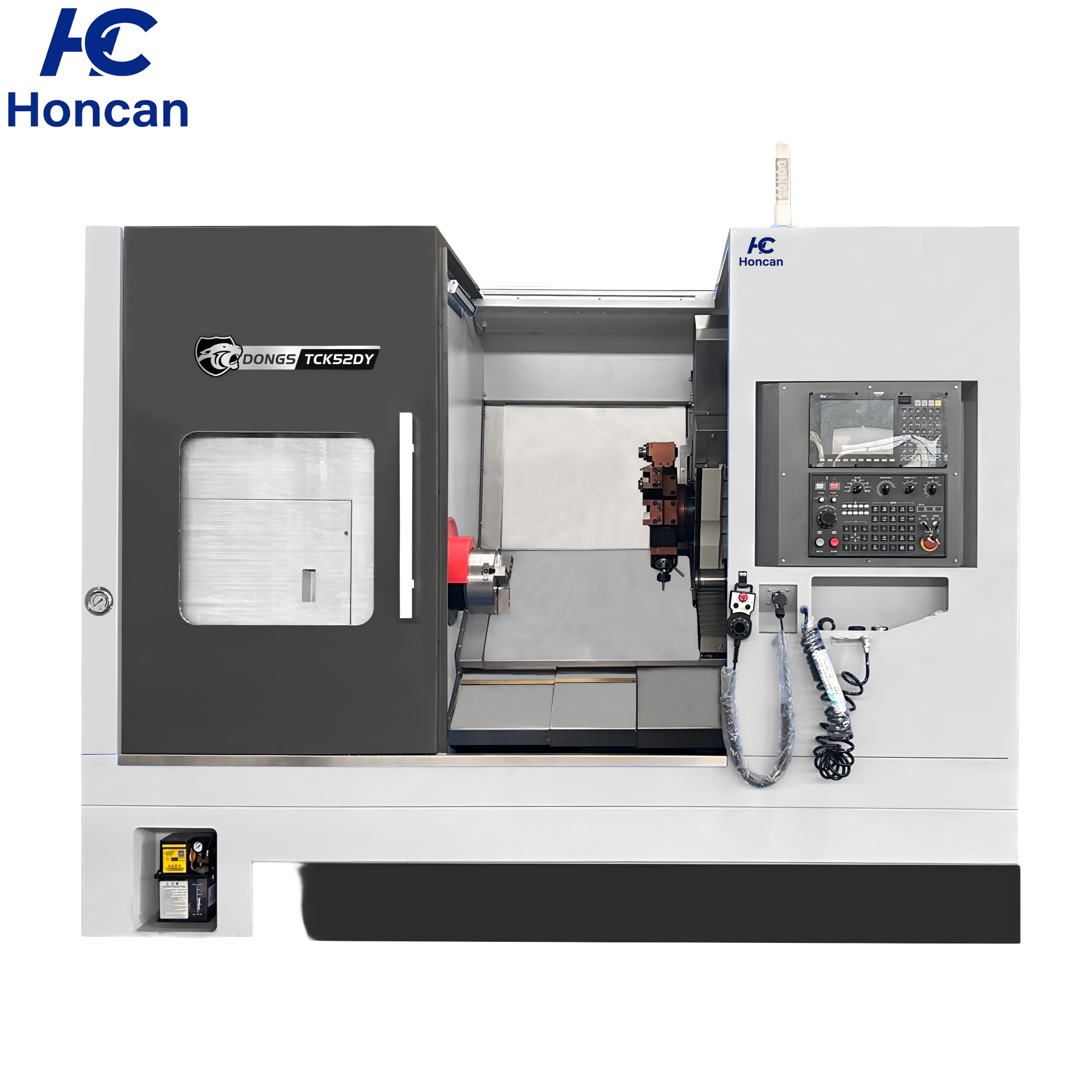

| المواصفة | TCK52DY |
| أقصى قطر دوران فوق السرير | Φ670mm |
| أقصى قطر دوران للعربة | Φ400mm |
| المسافة بين المركزين | 650mm |
| أقصى طول تشغيل | 450mm |
| مواصفة مقدمة المغزل | A2-6 |
| قدرة محرك المغزل | 11-15kw |
| قطر وحدة المغزل | 200mm |
| سرعة المحور | 4200rpm |
| قطر الثقب النافذ للمغزل | Φ66mm |
| القطر الداخلي لثقب السحب | Φ52mm |
| مواصفات الظرف |
|
| النوع | المحور Y لأداة الخراطة المزودة بالطاقة في المحطة 12 |
| حامل أداة مزود بالطاقة | BMT55 |
| مشوار المحور X/Z | 270/650mm |
| مشوار المحور Y | ±45/50mm |
| مواصفات لولب المحور X/Z | 3210/4010 |
| دقة إعادة التموضع | ±0.005 |
| مواصفة حامل الأداة الخارجي | 25*25mm |
| أقصى قطر لقضيب التجويف | 32mm |
| وقت تغيير الأداة والقفل في الموضع المجاور | 0.16s |

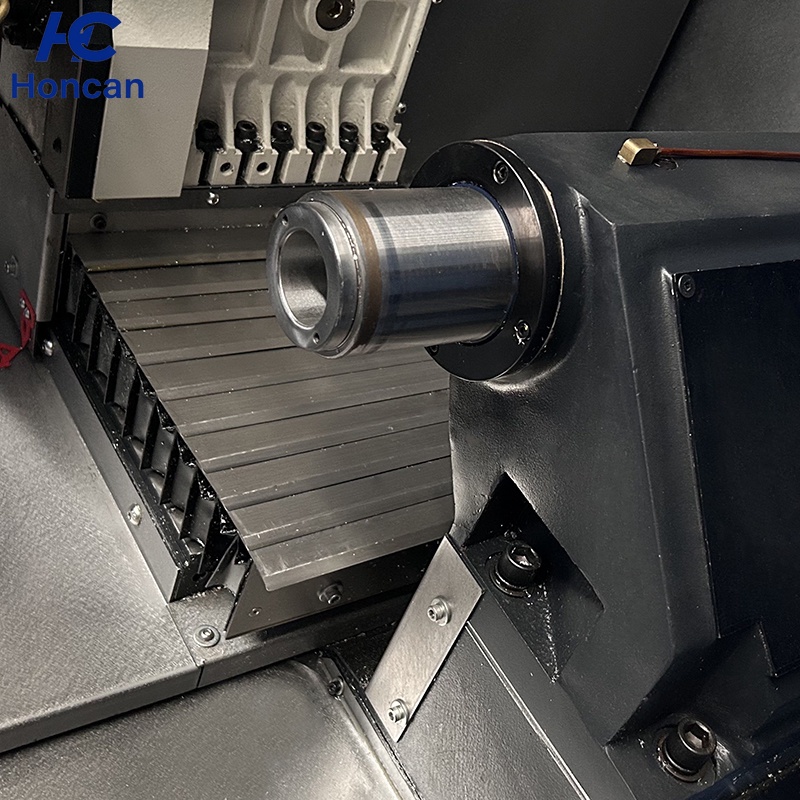

| نوع الغراب المتحرك | هيدروليكي |
| مشوار الغراب المتحرك | 480mm |
| قطر جلبة الغراب المتحرك | Φ80mm |
| مشوار جلبة الغراب المتحرك | 100mm |
| استدقاق الثقب المخروطي لجلبة الغراب المتحرك | MT5 |
| سرعة الحركة السريعة X/Z | 20/24M/min |
| عرض الخط | 45 Roller mm |
| عزم محرك السيرفو X/Z | 3/3Kw |
