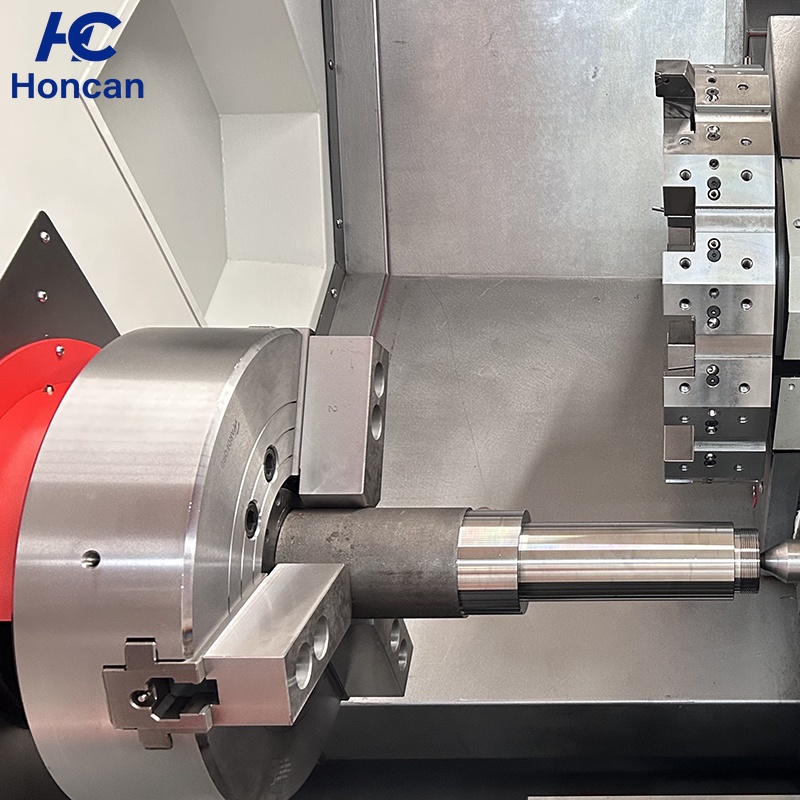

باعتباره يعتمد على التحكم الرقمي في جوهره, فإنه يتجاوز القيود التشغيلية للمخارط التقليدية, ويحوّل العمليات المعقدة إلى تعليمات دقيقة ويوفر حلول تشغيل فعالة, مستقرة, ومتسقة. يستخدم المغزل محامل عالية الدقة لمقاومة قوية للاهتزاز, مما يحافظ على دقة مستقرة حتى أثناء التشغيل عالي السرعة على المدى الطويل. السرير مصنوع من قطعة واحدة من الحديد الزهر, وتمت معالجته بالتعتيق لإزالة الإجهاد الداخلي, مما ينتج عنه حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.
| المعلمات الفنية | الوحدة | TCK700 |
| نطاق المعالجة | أقصى قطر خراطة على السرير | mm | Φ780 |
| أقصى قطر دوران فوق السرج | mm | Φ500 |
| قطر الخراطة الموصى به | mm | Φ650 |
| المسافة بين المركزين | mm | 1100 |
| المغزل | نوع رأس المغزل | mm | A2-11 |
| قطر الثقب النافذ للمغزل | mm | 105 |
| أقطار القضبان الخام | mm | 92 |
| أعلى سرعة للمغزل | r/min | 2500 |
| القدرة الإخراجية المقننة للمحرك الرئيسي | Kw | 22-30 |
| أقصى عزم خرج للمغزل | NM | 573NM |
| التجهيزة | ظرف هيدروليكي | داخلي | 15 |

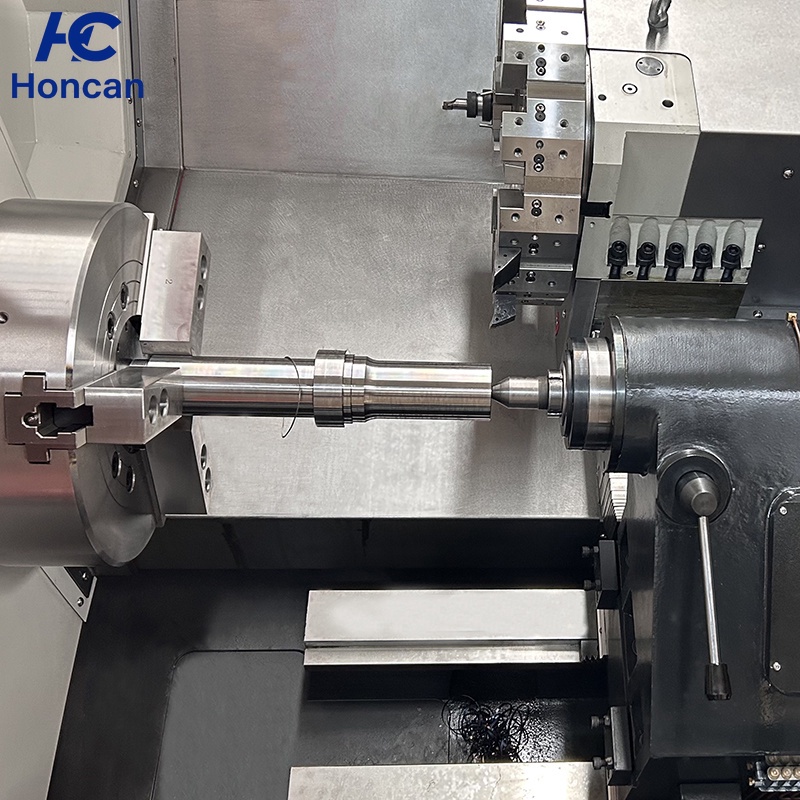

| الغراب المتحرك | جلبة الغراب المتحرك | mm | دوران داخلي MT5 |
| نوع حركة الغراب المتحرك | / | هيدروليكي قابل للبرمجة أوتوماتيكي بالكامل |
| السرج | زاوية الميل | DEG | 45 ° |
| مسافة الحركة X | mm | 350+20 |
| طول قطعة العمل المثبتة بالظرف | mm | 4900 |
| سرعة الحركة السريعة X/Z | m/min | 16/24 |
| محرك سيرفو X/Z | KW | 3/3 |
| برج الأدوات | النوع | سيرفو هيدروليكي | BMT65 أفقي 12 محطة |
| زمن تغيير الأداة المجاورة | S | 0.5 |
| سعة الأدوات | / | 12 محطة |
| أبعاد الأدوات (خراطة/تجويف) | mm | 32×32/Φ32(40) |
| طراز ظرف الكوليت الزنبركي | / | ER40 |
| قدرة برج الطاقة | KW | 5.5-7.5 |
| أبعاد الماكينة X1000 | 4500X2300X2550mm | الوزن الصافي/الوزن الإجمالي | 7000/7500KG |
| أبعاد الماكينة X1500 | 6000X2300X2550mm | الوزن الصافي/الوزن الإجمالي | 8800/9500KG |
| أبعاد الماكينة X2000 | 6500X2300X2550mm | الوزن الصافي/الوزن الإجمالي | 9800/10500KG |
| أبعاد الماكينة X3000 | 7500X2300X2550mm | الوزن الصافي/الوزن الإجمالي | 12500/13300KG |
| أبعاد الماكينة X4000 | 8500X2300X2550mm | الوزن الصافي/الوزن الإجمالي | 14800/15800KG |
| أبعاد الماكينة X4000 | 9800X2300X2550mm | الوزن الصافي/الوزن الإجمالي | 16800/17800KG |
| عناصر الفحص | التفاوت المسموح به(mm) |
| الحركة المحورية الدورية للمغزل | 0.005 |
| الانحراف الشعاعي لمخروط تموضع ظرف المغزل | 0.005 |
| دقة التموضع | دقة إعادة التموضع A | X±0.004 Z±0.005 |
| دقة التموضع B | X:0.008 Z:0.011 |
| دقة إعادة التموضع للمحور C | 0.0027° |
| اتساق القطر | 0.01/150 |
| استواء السطح | 0.013/Φ200 |
| الخطأ التراكمي لخطوة اللولب | 0.010/50 |
| خشونة السطح | Ra1.6μm |
