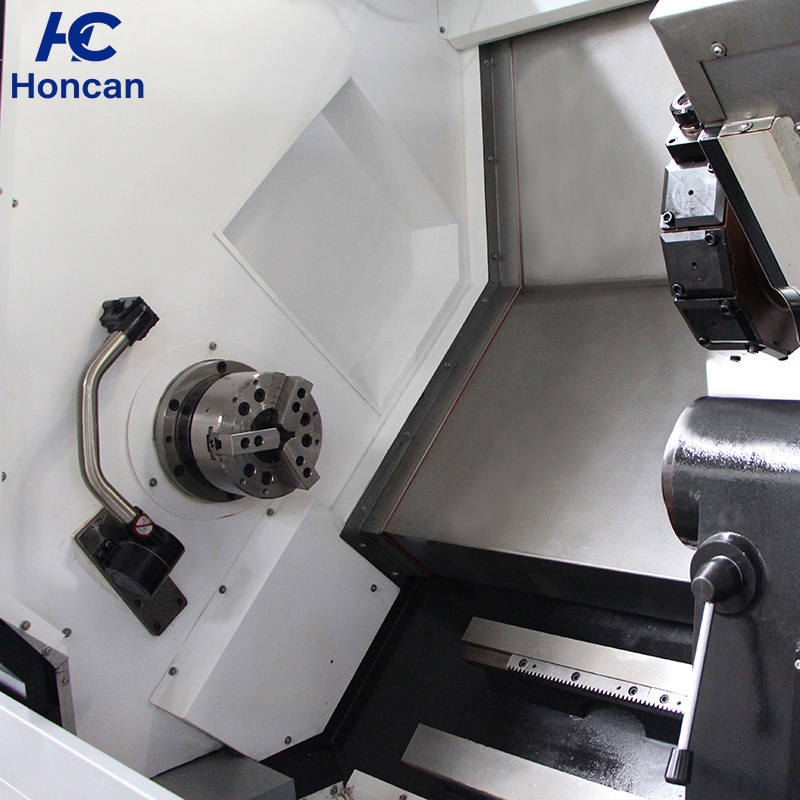

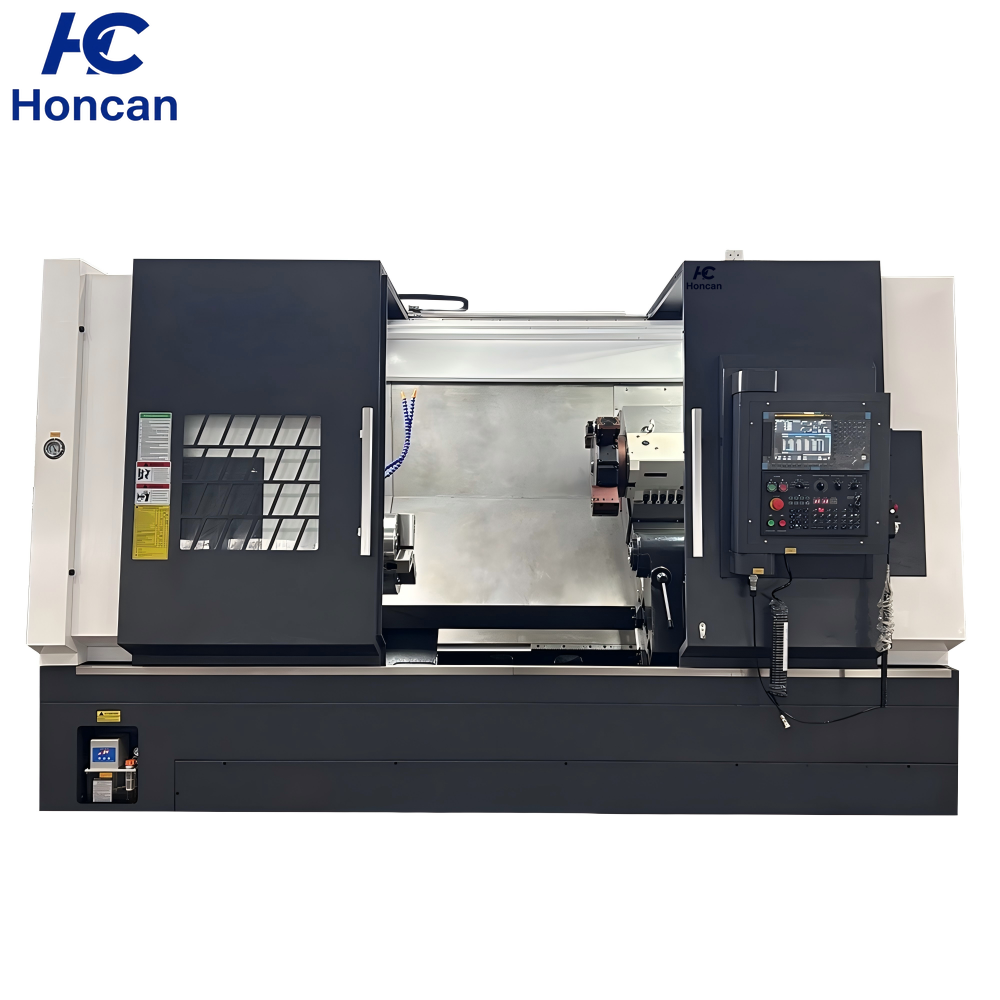

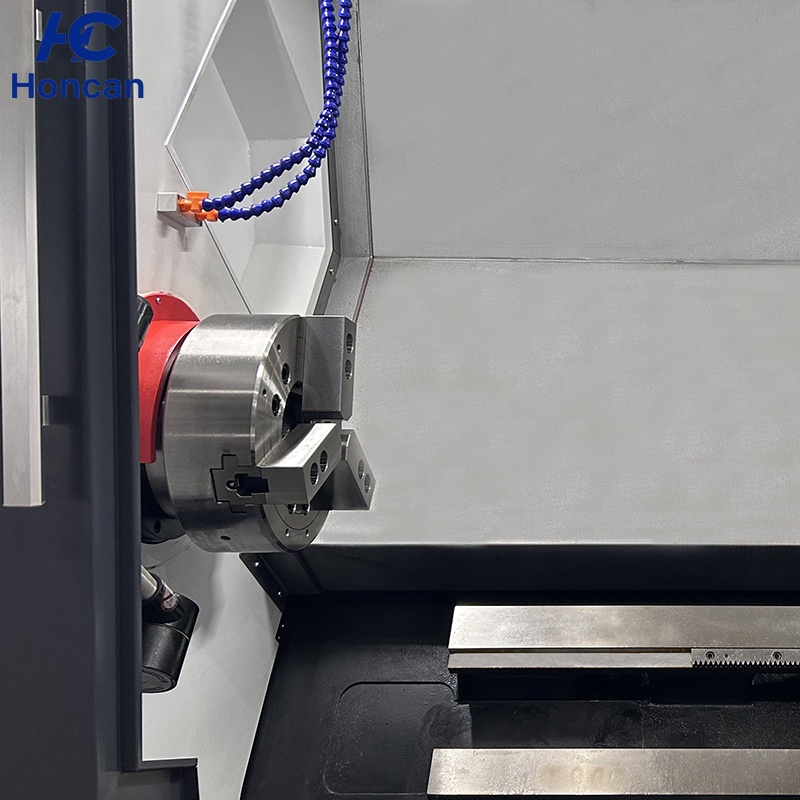

بفضل التحكم الرقمي في جوهره، فإنه يتجاوز القيود التشغيلية للمخارط التقليدية، محولًا العمليات المعقدة إلى تعليمات دقيقة، ويوفر حلول تشغيل فعالة ومستقرة ومتسقة. يستخدم عمود الدوران محامل عالية الدقة لمقاومة قوية للاهتزاز، مع الحفاظ على دقة مستقرة حتى أثناء التشغيل طويل الأمد بسرعات عالية. يُصنع السرير من قطعة واحدة من الحديد الزهر، ويخضع لمعالجة التقادم لإزالة الإجهاد الداخلي، مما يؤدي إلى حد أدنى من التشوه ويضمن استقرار التشغيل على المدى الطويل.
رقم الموديل.
برج أدوات قدرة-D
برج قدرة DY-المحور Y | TCK50DY | TCK50CY
4+4 | TCK50LD | TCK52 | TCK52DYS
مغزل مزود بمحرك
ذو دفع مباشر مزدوج | TCK600 | TCK700
برج أدوات قدرة-D | TCK800 |
|
|
| وحدة تحكم CNC قياسية | SYNTEC
22T | SYNTEC
22TB | SYNTEC
22TA | SYNTEC
22T | SYNTEC 22TB | SYNTEC 22T | SYNTEC 22T | SYNTEC 22T |
|
|
| المسافة بين المركزين | بدون غراب ذيل | 550 | 600 | 800 | 900 | 1100/1500 | 1100 | 1600 | 2100 | 3100 | 1100 | 1600 | 2100 | 3100 |
| أقصى قطر دوران فوق السرير(mm) | 510 | 520 | 650 | 650 | 630 | 780 | 900 |
|
أقصى تأرجح فوق المنزلق العرضي
(mm) | 180 | 280 | 400 | 400 | 450 | 500 | 630 |
|
أقصى قطر تشغيل
(mm) | / | / | / | φ470 | / | φ600 | φ680 | / |
|
| عرض الدليل الخطي | 35/35 | 35/35 | 45/45 | 45/45 | 45/45 | 55/55 | 55/55 |
|
| قطر/خطوة المسمار الكروي | 3210/3210 | 4010 | 3210/4010 | 3210/4010 | 4010/4010 | 5008/6312 | 5008/6312 |
|
| زاوية ميل السرير | 30 | 30 | 30 | 30 | 45 | 45 | 45 |
|
| أنف المغزل | A2-5 | A2-6 | رئيسي A2-6 | فرعي A2-5 | A2-8 | A2-11 | A2-11 |
|
| أقصى سرعة للمغزل | 5000 | 4200/3500 | 4000 | 5500 | 3000 | اختياري:2500 | 1800/2000 | 1500/2000 |
| فتحة المغزل | 56 | 66 | 66/79 | 66/79 | 52 | 86 | اختياري:105 | 132/105 | 132/105 |
| سعة القضيب | 46 | 52 | 52/65 | 52/65 | 45 | 74 | اختياري:92 | 115/91 | 115/91 |
| قطر الظرف (inck) | 6 | 8" 10" | 8 | 6 | 10 | اختياري:12 | 15/12 | 15/12 |
| مسافة حركة المحور X | 1100 | 210 | 260 | 260 | 310 | 350 | 350 |
| مسافة حركة المحور Z | 500 | 550 | 610 | 830 | 830 | 1100 | 1600 | 1000 | 1500 | 2000 | 3000 | 1000 | 1500 | 2000 | 3000 |
| مسافة حركة المحور Y | ±35 | 220 | / | ±45 | ±50 | ±50 | ±75 | ±75 |
المسافة بين الظرف
والمركز | / | / | 400 | 450 | 680 | 690 | 900 | 1400 | 900 | 1400 | 1900 | 2900 | 950 | 1450 | 1950 | 2950 |
| الانتقال السريع للمحور X/Z | 24/24 | 24 | 24 | 16/16 | 16/16 |
| دقة التموضع(mm) | 0.008 |
دقة
التكرارية(mm) | 0.004 |

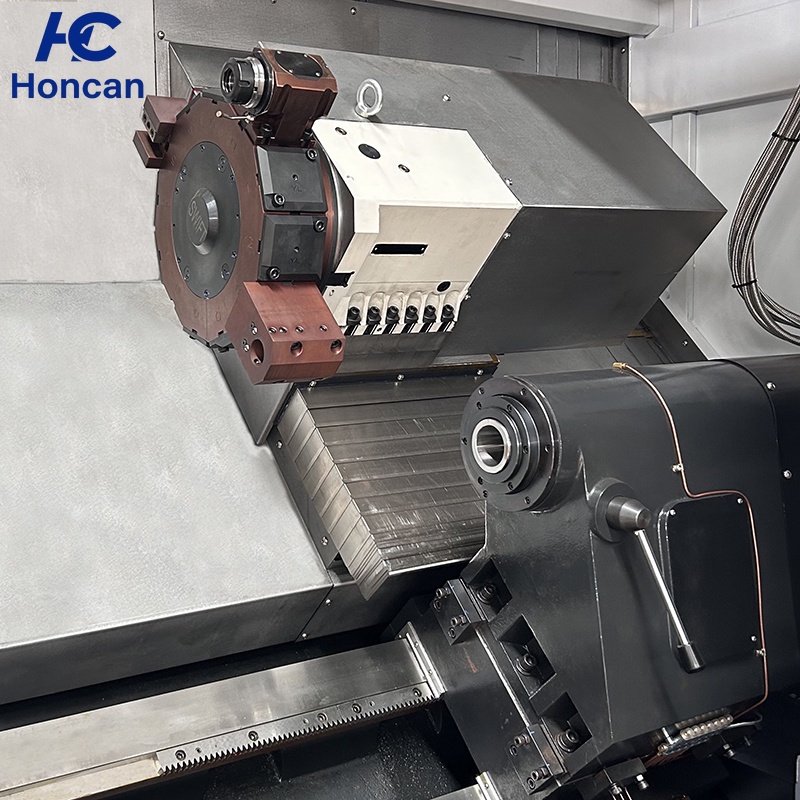

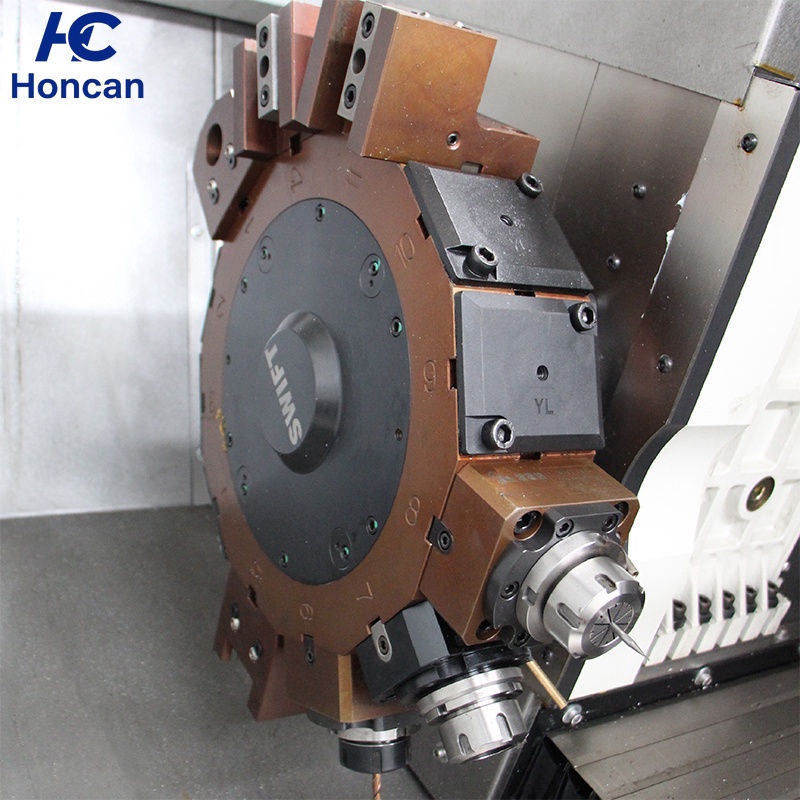

| نوع البرج | BMT40 | سيرفو | BMT45 | BMT55 | BMT65 | BMT65 |
| عدد محطات الأدوات | 12 | 8 | 12 | 12 | 12 | 12 |
عدد محطات
الأدوات المدفوعة | 12 | 4+4 | 12 | 12 | 12 | 12 |
| حجم حامل الأداة | 20X20 | 20X20 | 20X20 | 25X25 | 32X32 | 32*32 |
| سرعة الأداة الدوارة | 5000 | 5000 | 5000 | 4000 | 4000 | 5000 |
| قدرة محرك القدرة |
|
|
| 15Nm
3.1KW | 15Nm 3.1KW | 15Nm 3.1KW | 36Nm/5.5-7.5KW | / |
أبعاد ظرف أدوات
القدرة | ER25 | ER25 | ER25 | ER32 | ER40 | ER40 |
| شكل حركة الإطار الخلفي | 1 | 1 | 1 | φ80 | 1 | 1 | هيدروليكي أوتوماتيكي
قابل للبرمجة | هيدروليكي أوتوماتيكي
قابل للبرمجة | 160 |
| مشوار الغراب المتحرك | 1 | 1 | 400 | 490 | 740 | المغزل الفرعي 650 | 900 | 1400 | 1 | 1 | 1 | 1 | 900 | 1400 | 1900 | 2900 |
| مخروط الغراب المتحرك | 1 | 1 | MT5 | 1 | / |
| MT5 | MT6 | MT6 |
| قدرة المحرك الرئيسي/kw | 7.5 | 11 | 22 | 12.5 | 20 | 30 | 30 |
| قدرة محرك المحور XZ | / | / | / | 15Nm
/3.1KW | 15Nm /3.1KW | 18Nm/3.9KW | / | / |
| قدرة محرك المحور Y | / | / | / | 11Nm/2.3Kw | 15Nm/3.1KW | 15Nm/3.1KW | / | / |
| قدرة مضخة سائل التبريد | 450 | 450 | 750 | 750 |
| سائل التبريد Vmin | 2m²/H | 4m²/H | 4m³/H |
| أبعاد التعبئة L/m | 4 | 4 | 4.3 | 4.6 | 4.2 | 5.1 | 5.6 | 5.4 | 6.1 | 6.4 | 7.8 | 5.3 | 5.8 | 6.3 | 7.3 |
| أبعاد التعبئة W/m | 2 | 1.9 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 | 2.25 |
