تتحكم مراكز التشغيل العمودية لدينا في الجودة منذ البداية: فهي تستخدم سريرا مصبوبا من قطعة واحدة, مقترنا بمسمار كروي عالي الدقة ونظام قيادة مؤازر, مما يحقق دقة تموضع تبلغ ±0.003mm وقابلية تكرار تبلغ ±0.004mm. حتى قطع العمل صعبة التشغيل, مثل الأسطح المنحنية المعقدة والأجزاء رقيقة الجدران, يمكن إعادة إنتاجها بدقة انطلاقا من الرسومات التصميمية, مما يقلل معدلات الهدر بنسبة 90%.

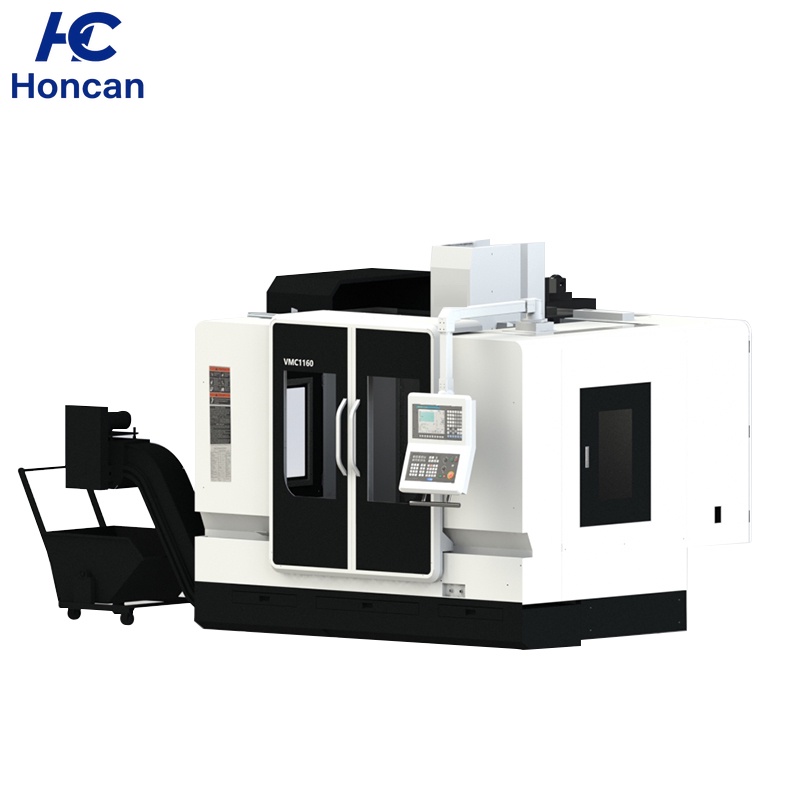

| العنصر | الوحدة | VMC650 | VMC855 | VMC1160 | VMC1270 | VMC1370 |
| السعة |
|
|
|
|
|
|
| مسافة حركة المحور X | mm | 600 | 800 | 1100 | 1200 | 1300 |
| مسافة حركة المحور Y | mm | 500 | 550 | 600 | 700 | 700 |
| مسافة حركة المحور Z | mm | 500 | 550 | 600 | 600 | 700 |
| مقدمة المغزل إلى طاولة العمل | mm | 100-600 | 120-670 | 120-720 | 150-800 | 110-810 |
| مركز المغزل إلى العمود | mm | 573 | 550 | 650 | 710 | 750 |
| حجم اللولب القائد/الدليل |
|
|
|
|
|
|
| قطر اللولب القائد | mm | 40 | 40 | 40 | 40 | 45 |
| عرض الدليل الخطي | mm | 35/35/35 | 35/45/45 | 45/45/45 | 45/55/45 | 45/45/45 |
| حجم طاولة العمل |
|
|
|
|
|
|
| طول طاولة العمل | mm | 800 | 1000 | 1200 | 1300 | 1400 |
| عرض طاولة العمل | mm | 500 | 550 | 600 | 700 | 700 |
| عدد مجاري T-العرض*المسافة | mm | 5-18*90 | 5-18*90 | 5-18*100 | 7-18*100 | 5-18*110 |
| الحمولة القصوى | kg | 400 | 500 | 800 | 1000 | 1200 |
| المغزل |
|
|
|
|
|
|
| سرعة المحور | rpm | 10000/سير | 10000/سير | 10000/سير | 10000/سير | 8000/سير |
| قدرة محرك المغزل | kw | 5.5 | 11/15 | 11/15 | 11/15 | 15/18.5 |
| عزم المغزل | Nm | 26.3 | 52.5 | 52.5 | 70 | 95.6 |
| مخروط المغزل |
| BT40 | BT40 | BT40 | BT40 | BT40 |
| نظام التغذية |
|
|
|
|
|
|
| سرعة الحركة السريعة (X/Y/Z) | m/min | 36/36/30 | 36/36/36 | 36/36/30 | 36/36/24 | 30/30/24 |
| سرعة القطع | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| قدرة محرك التغذية | kw | 1.2/1.2/1.8 | 2.0/2.0/3.0 | 3/3/3 | 3/3/3 | 4.5/4.5/4.5 |
| عزم محرك المحور X/Y/Z | Nm | 7/7/11 | 12/12/22 | 22/22/22 | 22/22/22 | 37/37/37 |
| مخزن الأدوات |
|
|
|
|
|
|
| السعة | pcs | قرصي/169 على طراز القبعة | قرصي/24 | قرصي/24 | قرصي/24 | قرصي/24 |
| أقصى قطر للأداة | mm | 78-90 | 120 | 120 | 120 | 120 |
| أقصى وزن للأداة | kg | 8 | 8 | 8 | 8 | 300 |
| أقصى طول للأداة | mm | 250 | 300 | 300 | 300 | 8 |
| زمن تغيير الأداة (TT) |
| 6 | 2.33 | 2.33 | 2.33 | 2.33 |
| الدقة |
|
|
|
|
|
|
| دقة التموضع | mm | ±0.004/300mm | ±0.004/300mm | ±0.004/300mm | ±0.004/300mm | ±0.004/300mm |
| دقة التكرار | mm | ±0.002/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm | ±0.003/300mm |
