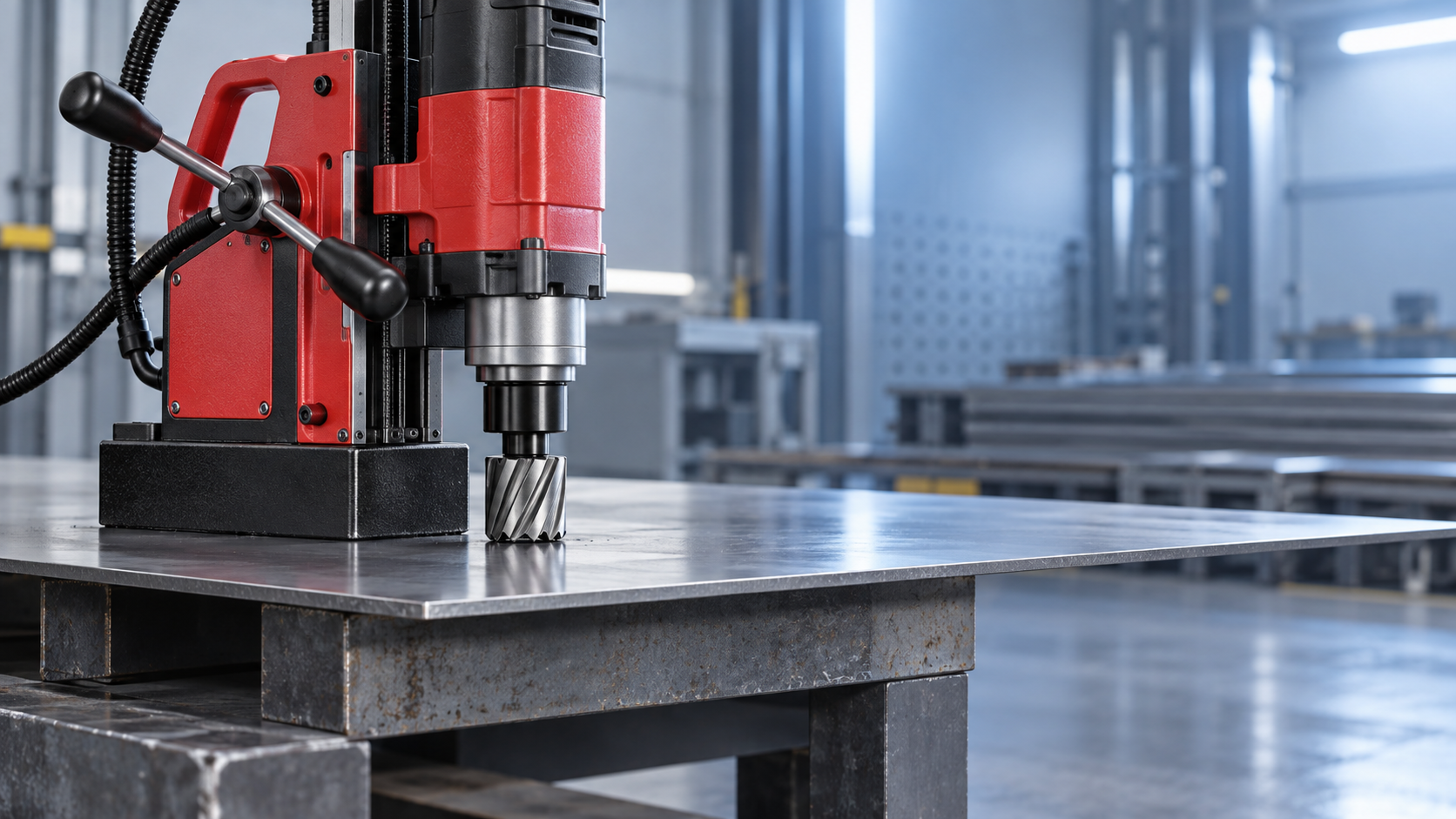

كيف يؤثر الفولاذ الرقيق على قوة التثبيت المغناطيسية في المثقاب المغناطيسي VD50
الفولاذ الرقيق ليس مجرد نسخة أضعف من الفولاذ السميك عند استخدام مثقاب مغناطيسي. فهو يغيّر الدائرة المغناطيسية أسفل القاعدة، مما يقلل مقدار التدفق الذي يمكن لقطعة العمل حمله ويزيد الحساسية لحالة السطح والاهتزاز وعزم الحفر. بالنسبة إلى المثقاب المغناطيسي VD50، يعني ذلك أن القاعدة التي تبدو مثبتة بإحكام أثناء الفحص الساكن قد لا توفر هامش أمان كافياً بمجرد دخول القاطع إلى المادة.
النقطة الحاسمة هي أن قوة التثبيت المغناطيسي قيمة للنظام وليست رقماً ثابتاً ينتجه المغناطيس وحده. ويحدد تصميم المغناطيس، وسماكة الفولاذ، ودرجة الفولاذ، ومساحة التلامس، والطلاء أو القشور، وهندسة قطعة العمل، واتجاه أحمال الحفر المطبقة، ما إذا كان المثقاب سيبقى مستقراً.
لماذا تغيّر سماكة الفولاذ الدائرة المغناطيسية
تنشئ قاعدة المثقاب المغناطيسي مساراً مغناطيسياً مغلقاً: يخرج التدفق من أحد أقطاب المغناطيس، وينتقل عبر قطعة العمل الفولاذية، ثم يعود عبر القطب المقابل. توفر الصفيحة الحديدية المغناطيسية السميكة ومنخفضة الكربون عموماً مساراً منخفض الممانعة المغناطيسية لهذا التدفق. وتكتمل الدائرة المغناطيسية بكفاءة، مما يسمح للقاعدة بتحقيق أداء تثبيت قريب من أدائها المقصود.
عندما يكون الفولاذ رقيقاً، قد تصبح الصفيحة الجزء المقيّد في تلك الدائرة. إذ تكون مساحة مقطعها العرضي المتاحة لحمل التدفق المغناطيسي أقل، وقد تقترب من التشبع المغناطيسي. وبمجرد تشبع المادة، لا تؤدي زيادة الإثارة المغناطيسية إلى زيادة متناسبة في قوة التثبيت المفيدة. يتسرب بعض التدفق عبر الهواء المحيط بقطعة العمل بدلاً من مروره عبر الفولاذ بين القطبين. والنتيجة هي قوة تثبيت عمودية أقل عند قاعدة المثقاب.
يكتسب هذا التأثير أهمية خاصة لأن قوة المغناطيس المقننة من الشركة المصنّعة تُحدَّد عادةً في ظروف مضبوطة: مادة اختبار من الفولاذ الطري نظيفة ومسطحة وبسماكة كافية، مع تلامس كامل للقاعدة وحمل مطبق عمودياً على السطح. ونادراً ما تتكرر هذه الظروف في الحفر الميداني. فقد توفر لوحة رقيقة مطلية، أو عنصر إنشائي متآكل، أو صفيحة قريبة من الحافة، قوة تثبيت أقل بكثير مما قد توحي به القيمة الاسمية.
قوة التثبيت ليست هي نفسها مقاومة حركة الحفر
حتى عندما تطور قاعدة VD50 قوة جذب سفلية كافية للبقاء مثبتة، يولّد الحفر قوى لا تؤثر عمودياً على السطح فقط. تولد القواطع الحلقية واللقم الحلزونية عزماً حول محور المغزل. ويمكن لضغط التغذية، وانحشار القاطع، والاختراق، وتراكم الرايش أن تولد أحمالاً جانبية أو دورانية. تحاول هذه الأحمال جعل الآلة تنزلق أو ترتكز على محور بدلاً من أن تنسحب مباشرة بعيداً عن الفولاذ.
تعتمد المقاومة العملية للانزلاق جزئياً على الاحتكاك:
مقاومة الانزلاق ≈ القوة المغناطيسية العمودية × معامل الاحتكاك
تفسر هذه العلاقة سبب كون المادة الرقيقة خطراً مضاعفاً. إذ تقلل سماكة الفولاذ المنخفضة القوة المغناطيسية العمودية؛ ويمكن للزيت أو سائل التبريد أو قشور الدرفلة أو الطلاء أو أكسدة السطح أن تقلل الاحتكاك أكثر. قد لا تنفصل القاعدة عمودياً، لكنها قد تدور قليلاً تحت تأثير العزم. وحتى الحركة البسيطة يمكن أن تتلف قاطعاً حلقياً، أو توسع الثقب، أو تكسر دبوساً إرشادياً، أو تضع المشغل في مسار آلة غير مستقرة.
غالباً ما يكون عدم الاستقرار الدوراني أكثر أهمية من مجرد القلق من الانفصال بالسحب. للقاعدة المغناطيسية مساحة ارتكاز محدودة. فإذا أثرت محصلة حمل الحفر قرب حافة تلك المساحة، يمكن أن يبدأ المثقاب في الارتكاز والدوران. وتجعل المادة الرقيقة هذا الأمر أكثر احتمالاً لأن القوة المغناطيسية المتاحة تكون منخفضة بالفعل ولأن الصفائح أو الألواح خفيفة الوزن قد تنثني تحت الحمل.
السماكة متغير واحد فقط ضمن مفهوم «الفولاذ»
ينبغي أن تتجنب التقييمات الفنية معاملة جميع أنواع الفولاذ ذات السماكة نفسها على أنها متكافئة مغناطيسياً. تكون أنواع الفولاذ الكربوني المستخدمة في الأعمال الإنشائية المصنّعة ركائز مغناطيسية مناسبة عموماً، لكن خصائصها المغناطيسية قد تختلف باختلاف التركيب والمعالجة الحرارية والإجهاد المتبقي وسجل التشكيل. لا يمكن للفولاذ المقاوم للصدأ الأوستنيتي والألمنيوم والنحاس وكثير من السبائك غير الحديدية توفير مسار تثبيت تقليدي لمثقاب مغناطيسي على الإطلاق. بعض درجات الفولاذ المقاوم للصدأ مغناطيسية جزئياً، لكن لا ينبغي افتراض سلوكها بناءً على المظهر أو عائلة الدرجة وحدها.
يمكن أيضاً أن تتصرف الصفائح المتصلبة بالتشغيل أو المشكلة بدرجة كبيرة أو الرقيقة بشكل مختلف عن عينة مسطحة من الفولاذ الطري. قد يكون المكوّن الفولاذي مغناطيسياً بما يكفي لالتصاق مغناطيس يدوي به، ومع ذلك لا يكون مناسباً لعملية حفر مغناطيسي. فالالتصاق اليدوي ليس تحققاً ذا معنى لمقاومة عزم الحفر وقوة التغذية والاهتزاز.
يمكن للهندسة أن تقلل الأداء بقدر ما تقلله السماكة. فالشرائط الضيقة، والعناصر ذات الفتحات القريبة، والشفات، والأسطح المنحنية، والمواقع القريبة من الحافة، تحد من مسار العودة المغناطيسي الفعال. والقاعدة التي تمتد فوق شق أو توضع جزئياً فوق فراغ لا تحظى بدعم كامل، حتى لو كانت السماكة الاسمية للمادة في موضع آخر من المكوّن كافية. كما يمكن لدرزات اللحام، وعدم انتظام الجلفنة، والتشوه الموضعي أن تنشئ فجوات هوائية بين المغناطيس والفولاذ. وتكون الفجوات الهوائية ضارة جداً لأن للهواء ممانعة مغناطيسية أعلى بكثير من الفولاذ الحديدي المغناطيسي.
لماذا يصبح إعداد السطح أكثر أهمية مع الفولاذ الرقيق
على صفيحة سميكة ونظيفة، قد تقلل طبقة طلاء صغيرة من قوة التثبيت من دون أن تسبب عدم استقرار فورياً. أما في الفولاذ الرقيق، فهامش الاحتياط في النظام أقل. لذلك قد يصبح الطلاء، وعدم انتظام الجلفنة، والنتوءات، ورذاذ اللحام، والرايش، وسائل التبريد المحبوس، عوامل حاسمة.
ينبغي أن يكون سطح تلامس القاعدة نظيفاً وجافاً بالقدر الكافي للحفاظ على الاحتكاك ومستويًا على قطعة العمل. إزالة القشور السائبة والطلاء الكثيف من موضع القاعدة ليست خطوة تجميلية؛ بل تقلل الفجوة الهوائية الفعالة. كما يحتاج الجانب السفلي من القاعدة المغناطيسية إلى الفحص. فقد تمنع برادة المعدن العالقة تحت الأقطاب التلامس الكامل وتخلق حالة ميل يصعب اكتشافها قبل بدء الحفر.
لا ينبغي الخلط بين تنظيف السطح والسماح بالحفر على مادة رقيقة غير مدعومة. فالواجهة النظيفة تحسن الدائرة المغناطيسية المتاحة، لكنها لا تستطيع التعويض عن صفيحة تقل سماكتها عن الحد الأدنى المذكور من الشركة المصنّعة للمثقاب أو عن قطعة عمل تفتقر إلى الصلابة.
كيفية تقييم ملاءمة VD50 دون الاعتماد على رقم قوة اسمي
ينبغي أن يكون المرجع الأول هو وثائق تشغيل VD50. إذ إن الحد الأدنى المحدد لسماكة قطعة العمل، وحالة المادة المقبولة، والاتجاهات المسموح بها، ومتطلبات سلسلة الأمان، وحدود قطر القاطع، وتعليمات التغذية، لها الأولوية على القواعد العامة التقريبية. وإذا لم يُذكر الحد الأدنى للسماكة بوضوح، فيجب الحصول عليه من الشركة المصنّعة بدلاً من استنتاجه من أبعاد المغناطيس أو قيمة قوة التثبيت المذكورة.
يفصل التقييم المفيد التطبيق إلى الأسئلة التالية:
- هل قطعة العمل حديدية مغناطيسية وذات سماكة كافية عبر كامل مساحة قاعدة المغناطيس؟
- هل القاعدة مدعومة بالكامل بمادة صلبة ومسطحة، بدلاً من أن تمتد فوق حافة أو فتحة أو شفة ضيقة أو مقطع منحني؟
- ما عزم الحفر وقوة التغذية اللذان سيولدهما القاطع المختار وقطره والمادة؟
- هل ستكون العملية أفقية أم رأسية أم علوية، وهل يسبب ذلك الاتجاه مخاطر انزلاق بفعل الجاذبية أو سقوط الأداة؟
- هل يمكن لقطعة العمل نفسها أن تنثني أو تهتز أو تتحرك أثناء الاختراق؟
- هل تتطلب تعليمات المعدات أو إجراءات السلامة في الموقع وسيلة تثبيت مستقلة؟
ينبغي فحص التثبيت الساكن قبل البدء، لكنه ليس بديلاً عن هذا التقييم. يمكن لاختبار سحب مضبوط أن يكشف عن التصاق غير كافٍ بشكل واضح، لكنه لا يحاكي بصورة كاملة التحميل الالتوائي أو انحشار القاطع في الثقب. والسؤال الهندسي ذي الصلة هو ما إذا كان الإعداد الكامل يتمتع بهامش كافٍ تحت أعلى حمل تشغيلي محتمل، وليس ما إذا كان المغناطيس يستطيع حمل الوزن الساكن للآلة.
ضوابط التشغيل للمواد الرقيقة
عندما يتعذر تجنب الحفر في فولاذ رقيق نسبياً لكنه مسموح به، ينبغي جعل العملية أقل تطلباً. استخدم قاطعاً حاداً، وسائل قطع مناسباً، وتغذية مضبوطة، وسرعة ملائمة لقطر القاطع والمادة. تزيد التغذية المفرطة العزم وقد تؤدي إلى تعشيق القاطع؛ أما التغذية غير الكافية فقد تسبب الاحتكاك وتوليد الحرارة، مما يسرّع تآكل القاطع ويرفع احتمال التحميل غير المنتظم.
يمكن لتدعيم قطعة العمل بصفيحة حديدية مغناطيسية أكثر سماكة أن يحسن مسار العودة المغناطيسي، شريطة أن تكون الدعامة مستوية ومثبتة بإحكام وأن تدعم كامل مساحة القاعدة. ويجب ألا تُحدث فجوة أو تنشئ مكوّناً منفصلاً غير محكم أو تعيق مسار الحفر. وفي بعض ظروف التصنيع، تكون أداة حفر مثبتة بالمشابك، أو صفيحة دعم مصممة لهذا الغرض، أو التشغيل الآلي قبل التجميع، أكثر أماناً من الاعتماد على قاعدة مغناطيسية على مادة رقيقة.
بالنسبة إلى الثقوب المتكررة في الأجزاء الرقيقة جداً بحيث لا يمكن حفرها مغناطيسياً بشكل موثوق، ينبغي إعادة النظر في مسار التصنيع بدلاً من فرض هذا التطبيق. وقد يكون من الأفضل التعامل مع المكوّنات التي تتطلب عمليات خراطة إلى جانب ميزات ثانوية مضبوطة ضمن إعداد آلة ثابت؛ فعلى سبيل المثال، تمثلمخرطة CNC ذات سرير مائل TCK52 فئة مختلفة من معدات التشغيل المثبتة، وليست بديلاً عن مثقاب مغناطيسي في الأعمال الإنشائية.
يجب أن يراعي هامش الأمان ظروف الحفر الفعلية
لا يمنع الفولاذ الرقيق استخدام المثقاب المغناطيسي VD50 تلقائياً، لكنه يقلل هامش أهم وظيفة أمان في الأداة: التثبيت المغناطيسي المستقر. لذلك فإن الحد الصحيح ليس حكماً بصرياً بأن القاعدة «تبدو قوية». بل هو الحد الأدنى الموثق للسماكة ونطاق التطبيق المحددان للآلة، بعد التحقق منهما مقابل نوع المادة وحالة التلامس والهندسة والاتجاه وحمل القاطع ومتطلبات التقييد المستقل.
عندما تختلف أي من تلك الظروف عن الأساس الموثق لقوة التثبيت المغناطيسي، فإن الافتراض الآمن هو أن قوة التثبيت المتاحة أقل من الرقم المعلن. وفي الحفر المغناطيسي، يحمي هذا الحكم المتحفظ جودة الثقب والأدوات وقطعة العمل، والأهم من ذلك، المشغل.
