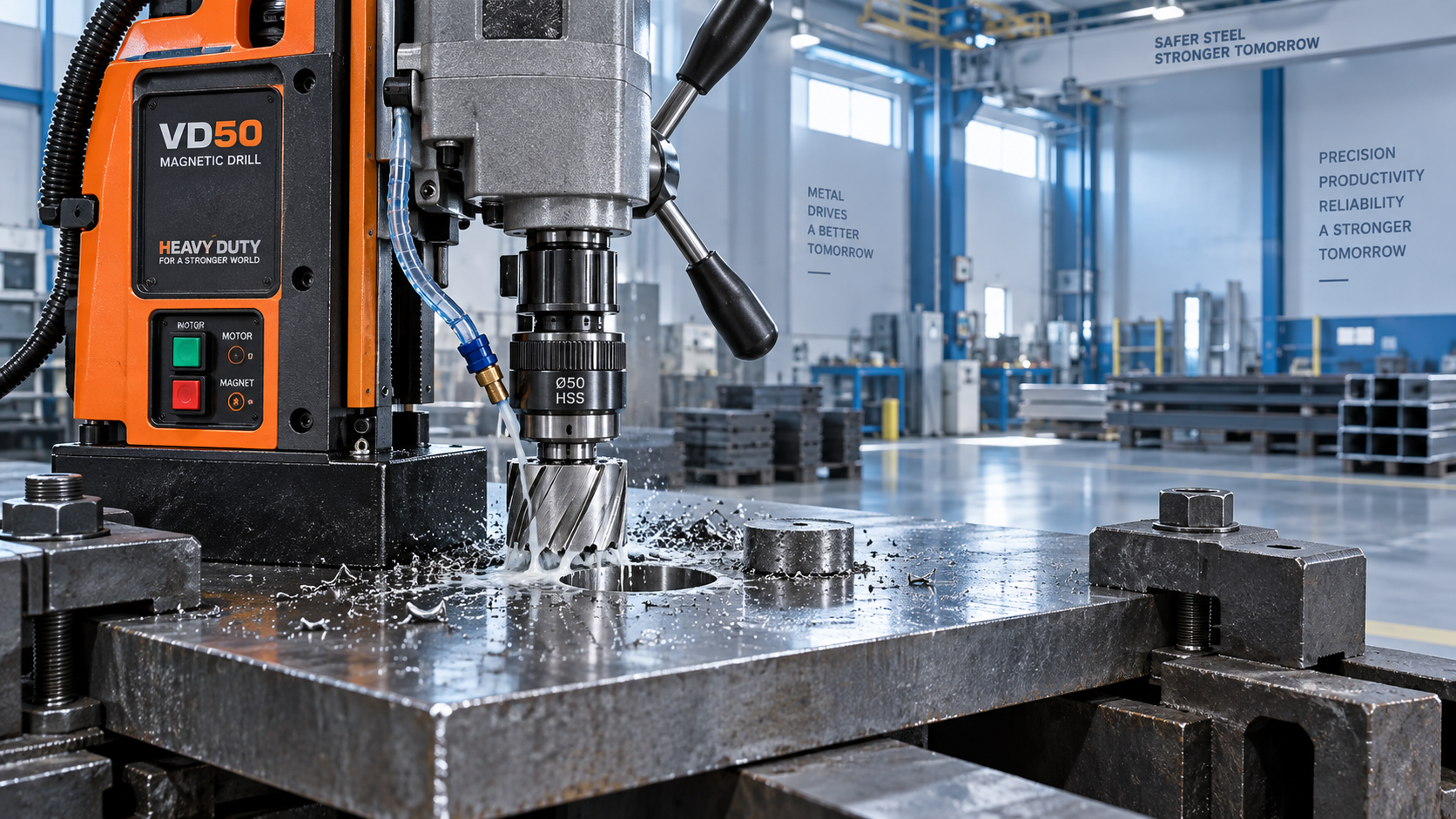

كيفية منع انزلاق القاطع الحلقي مع المثقاب المغناطيسي VD50

ينزلق القاطع الحلقي عادةً لأحد أربعة أسباب: عدم استقرار المثقاب المغناطيسي بإحكام على قطعة العمل، أو عدم تثبيت القاطع بالكامل في حامل القاطع، أو عدم عمل دبوس التوجيه بشكل صحيح، أو عدم انتظام قوة التغذية. في المثقاب المغناطيسي VD50، يكون تصحيح هذه الأساسيات أهم من الضغط على المثقاب بقوة أكبر. يحافظ الإعداد المستقر على تمركز القاطع، ويحمي الأسنان، وينتج ثقبًا نظيفًا بدلًا من فتحة متسعة أو متضررة.

لا تواصل الثقب عندما يبدأ القاطع بالدوران دون قطع، أو يحدث اهتزازًا شديدًا، أو يترك علامة دائرية مصقولة على الفولاذ. أوقف الماكينة، ودع الأداة تتوقف تمامًا، وحدد مصدر الحركة. فقد تؤدي المتابعة إلى إتلاف ساق القاطع وحامل القاطع وسطح قطعة العمل ومنطقة تلامس القاعدة المغناطيسية.

ابدأ بقاعدة مغناطيسية محكمة التثبيت

يجب أن تثبت القاعدة المغناطيسية المثقاب على مادة حديدية نظيفة ومسطحة. يقلل الطلاء وقشور الصدأ ورذاذ اللحام والرايش والزيت والأسطح غير المستوية من التلامس المغناطيسي. حتى عندما يبدو المثقاب مثبتًا، يمكن لطبقة رقيقة من الشوائب أن تسمح بالاهتزاز تحت الحمل. وغالبًا ما يُعتقد خطأً أن هذا الاهتزاز مشكلة في القاطع.

قبل وضع VD50، امسح كلاً من الجزء السفلي للقاعدة المغناطيسية ومنطقة الثقب. أزل القشور السائبة باستخدام أداة يدوية مناسبة. ضع المثقاب حيث تكون القاعدة على تلامس كامل، بدلًا من وضعها فوق خرزة لحام أو فتحة طولية أو حافة أو سطح منحني. إذا كانت المادة رقيقة أو غير مستوية أو غير مغناطيسية أو موضوعة فوق الرأس أو عموديًا، فاستخدم التثبيت الميكانيكي المناسب وسلسلة الأمان بالإضافة إلى المغناطيس. فالقاعدة المغناطيسية ليست بديلًا عن تثبيت قطعة العمل بشكل صحيح.

تحقق من أن قطعة العمل نفسها لا يمكن أن تتحرك. قد تكون الصفيحة الفولاذية مغناطيسية، ولكن إذا كانت مدعومة بشكل غير محكم أو قابلة للانثناء، فقد يتحرك المثقاب والقاطع عند دخول الأسنان في المادة. ثبت قطع العمل الصغيرة بإحكام على منضدة ثابتة أو هيكل دعم قبل الثقب.

تأكد من تركيب القاطع الحلقي بصورة صحيحة

قد ينزلق القاطع داخل حامل القاطع حتى لو بدا مركبًا. أزل القاطع وافحص الساق. يجب أن تكون نظيفة وخالية من النتوءات ومتوافقة مع نوع حامل القاطع المستخدم في المثقاب المغناطيسي. تمنع الأوساخ على الأسطح المسطحة للساق، أو نقاط تلامس براغي التثبيت التالفة، أو نوع الساق غير الصحيح، البراغي من تثبيت القاطع بشكل سليم.

أدخل القاطع الحلقي بالكامل في حامل القاطع مع تركيب دبوس التوجيه. حاذِ أي أسطح تثبيت مسطحة مع براغي التثبيت عند الاقتضاء، ثم أحكم ربط البراغي بالتساوي وبإحكام باستخدام المفتاح الصحيح. لا تشد برغيًا واحدًا بينما يكون القاطع مائلًا؛ فقد يثبته ذلك مؤقتًا، لكنه يسمح له بالتحرك بمجرد زيادة ضغط الثقب.

بعد الشد، اسحب القاطع برفق باليد مع إيقاف الماكينة. يجب ألا يهتز أو يدور أو ينزلق. افحص أيضًا وصلة حامل القاطع وعمود الدوران. إذا كان حامل القاطع نفسه به خلوص، فلن يحل استبدال القاطع وحده المشكلة.

لا تغفل دبوس التوجيه

لا يقتصر دور دبوس التوجيه على تحديد المركز. فهو يساعد على توجيه القاطع عند التلامس الأول مع الفولاذ ويدعم إمداد سائل التبريد في العديد من أنظمة الثقب الحلقي. قد يسمح الدبوس المثني أو البالي أو العالق أو غير الصحيح الطول للقاطع بالانحراف قبل أن تنشئ الأسنان مسار قطع.

اضغط الدبوس باليد قبل تركيب القاطع. يجب أن يتحرك بسلاسة ويعود بحرية. نظف برادة المعدن حول تجويف الدبوس. إذا كان عالقًا، عالج هذه المشكلة قبل الثقب؛ إذ إن إجبار ذراع التغذية سيزيد الحمل الجانبي ويجعل الانزلاق أكثر احتمالًا.

استخدم ضغط تغذية يسمح للأسنان بالقطع

صُممت القواطع الحلقية لإزالة حلقة من المادة بكفاءة. وهي تحتاج إلى ضغط تغذية ثابت ومتحكم فيه. من الأخطاء الشائعة البدء بقوة مفرطة لأن المشغل يتوقع أن يتصرف القاطع مثل مثقاب لولبي. قد تجعل القوة الزائدة عند البداية جانبًا واحدًا من القاطع يعض أولًا، مما يسبب الاهتزاز ويسحب المثقاب إلى الجانب. وقد تؤدي القوة القليلة جدًا إلى الاحتكاك بدلًا من القطع، مما يولد حرارة ويُفقد الأسنان حدتها.

ابدأ بضغط متوسط ومتساوٍ حتى يشكل القاطع مجرى دائريًا ثابتًا. بمجرد تعشيق الأسنان بشكل موحد، واصل التغذية بمعدل ثابت. راقب الرايش بدلًا من الاعتماد على الصوت فقط. ينتج القطع الصحيح رايشًا؛ بينما ينتج الاحتكاك حرارة وتغيرًا في اللون وصريرًا وحطامًا دقيقًا يشبه الغبار.

عند الاقتراب من اختراق المادة، خفف ضغط التغذية. تصبح المادة المتبقية أقل استقرارًا وقد تنفصل السدادة فجأة. تحمي النهاية المتحكم فيها كلاً من القاطع وحافة قطعة العمل.

طابق حالة القاطع مع المادة

يكون القاطع الحلقي البالي أكثر عرضة للانزلاق على السطح أو الإمساك بشكل غير متساوٍ. افحص أسنان القطع قبل كل ثقب مهم. تشير الأسنان المتكسرة أو الحواف المستديرة أو تغير اللون الناتج عن الحرارة أو تراكم الحطام بين الأسنان إلى أن القاطع قد لا يعود يقطع بصورة متوقعة. يمكن أن يؤدي إعادة استخدام قاطع تالف إلى تحويل مشكلة ثقب بسيطة إلى حامل قاطع متضرر أو ثقب غير دقيق.

استخدم قاطعًا مخصصًا للمادة المراد ثقبها. لا يستجيب الفولاذ الطري والفولاذ المقاوم للصدأ والفولاذ المطلي والمواد المقساة بالطريقة نفسها للحرارة وضغط القطع. لا يتمثل الحل الصحيح ببساطة في استخدام قوة أكبر. يجب أن تعمل صلابة المادة وسماكتها وطلاء القاطع وسائل القطع وسرعة الماكينة معًا. اتبع إرشادات التشغيل الخاصة بمصنّع القاطع والمثقاب لمجموعة الأداة والمادة المستخدمة.

يكون سائل القطع مفيدًا بشكل خاص عند تراكم الحرارة أو عند ثقب مواد أكثر تطلبًا. فهو يقلل الاحتكاك عند حافة القطع ويساعد على منع التحام الرايش بالأسنان. حافظ على مسار سائل التبريد خاليًا، وتجنب تراكم الرايش حول القاطع أثناء دورة التشغيل.

تحقق من المحاذاة قبل إلقاء اللوم على المثقاب

عندما يكون الثقب قريبًا من حافة أو بجوار لحام أو على شفة ضيقة، قد لا تتوفر للقاطع مساحة مدعومة كافية للبدء بشكل متساوٍ. قد يثبت المغناطيس، لكن حركة القطع قد لا تزال تسحب الأداة نحو الجانب غير المدعوم. في هذه الحالات، أعد النظر في طريقة الثقب، واستخدم دعامة أو دعمًا مناسبًا حيثما أمكن، أو انقل موقع الثقب إذا سمح التصميم بذلك.

يتطلب الثقب على أنبوب منحني أو فولاذ مُصنّع غير منتظم دعمًا مخصصًا وإعدادًا يحافظ على تعامد المثقاب المغناطيسي مع الثقب المقصود. لا ينبغي اعتبار ترتيب القاعدة المسطحة القياسي مناسبًا تلقائيًا للمقاطع المنحنية. وينطبق الحذر نفسه على الصفائح المكدسة: فإذا أمكن للطبقات أن تنفصل أو تهتز، فقد يعلق القاطع ويفقد مساره.

بالنسبة للأعمال التي تجمع بين عمل الثقوب والأسطح والأخاديد واللوالب أو غيرها من الميزات الدقيقة، قد يكون نقل قطعة العمل إلى آلة تشغيل صلبة بعد عملية الثقب المحمولة أكثر كفاءة. في التصنيع الميكانيكي ومعالجة القوالب والأعمال المتعلقة بصناعة الطيران، قد تكون آلة تقليدية مثل ماكينة التفريز X5040 خيارًا أفضل عندما يلزم تثبيت قطعة العمل بالكامل وإجراء عمليات تشغيل متعددة بشكل متحكم فيه. يظل المثقاب المغناطيسي مفيدًا للغاية عندما تكون قطعة العمل كبيرة جدًا أو مثبتة في مكانها أو غير عملية النقل إلى طاولة الماكينة.

إجراء قصير قبل الثقب يمنع معظم حالات الانزلاق

1. تأكد من أن قطعة العمل حديدية ومستقرة ومدعومة ضد الانثناء.
2. نظف القاعدة المغناطيسية وسطح الثقب حتى يخلو كلاهما من الرايش والقشور والزيت والطلاء السائب.
3. ركب قاطعًا نظيفًا غير متضرر ودبوس توجيه يتحرك بحرية؛ وأحكم تثبيت حامل القاطع بشكل صحيح.
4. ضع المثقاب بشكل عمودي على السطح وتحقق من أن القاعدة المغناطيسية على تلامس كامل.
5. استخدم سائل القطع عند الاقتضاء وابدأ القطع بضغط متحكم فيه ومتساوٍ.
6. توقف فورًا إذا تحرك المثقاب أو اهتز القاطع أو تحول القطع إلى احتكاك.

العادة الأكثر فائدة هي التعامل مع انزلاق القاطع على أنه إشارة إلى مشكلة في الإعداد، وليس سببًا للضغط بقوة أكبر. يتيح القاطع المركب بشكل صحيح والقاعدة المغناطيسية الصلبة والتثبيت الموثوق لقطعة العمل وضغط التغذية الثابت لجهاز VD50 القطع باهتزاز أقل بكثير وتحكم أفضل بالثقب. عندما تتكرر المشكلة نفسها بعد هذه الفحوصات، افحص حامل القاطع وبراغي التثبيت ونظام التوجيه وحالة القاطع كمجموعة بدلًا من استبدال الأجزاء عشوائيًا.
